Tubo Magnético

O Tubo Magnético OXIMAG é uma solução eficiente e versátil para remoção de contaminantes ferrosos em materiais a granel, garantindo maior pureza do produto e proteção dos equipamentos industriais.

O que é - Tubo Magnético

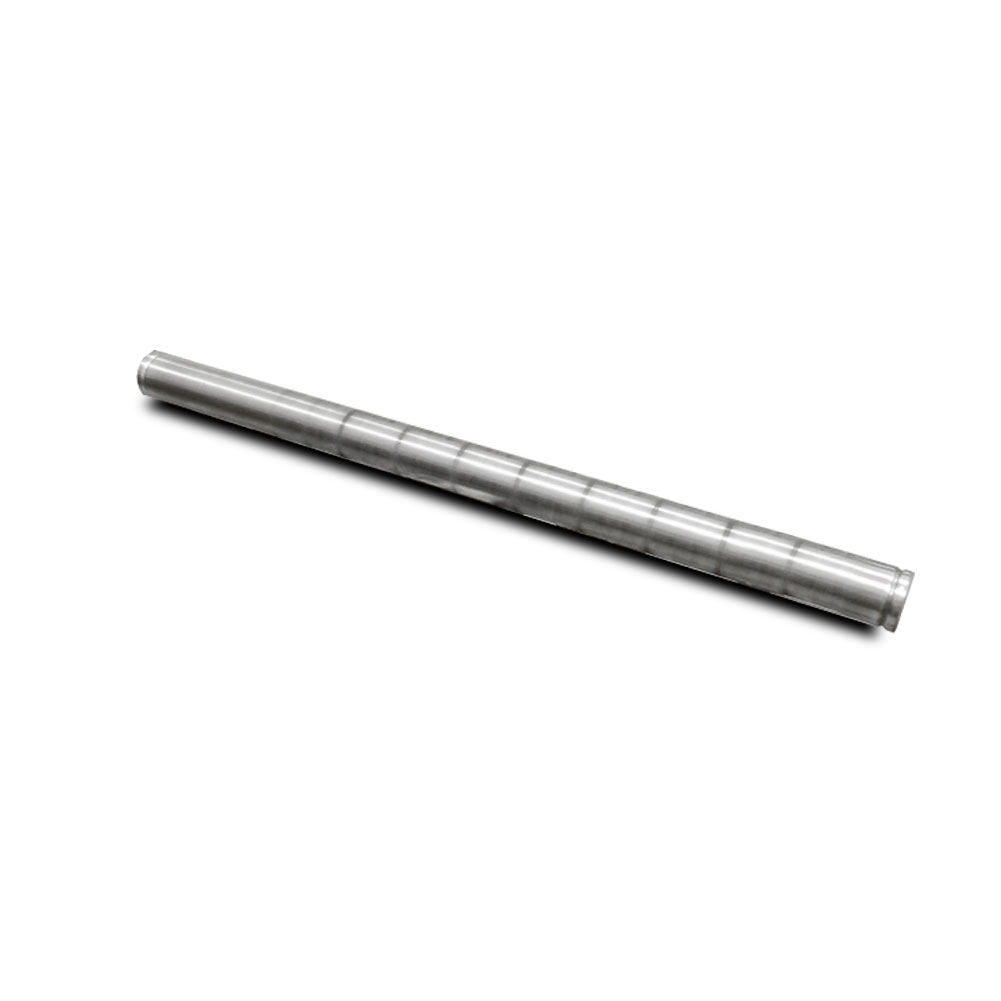

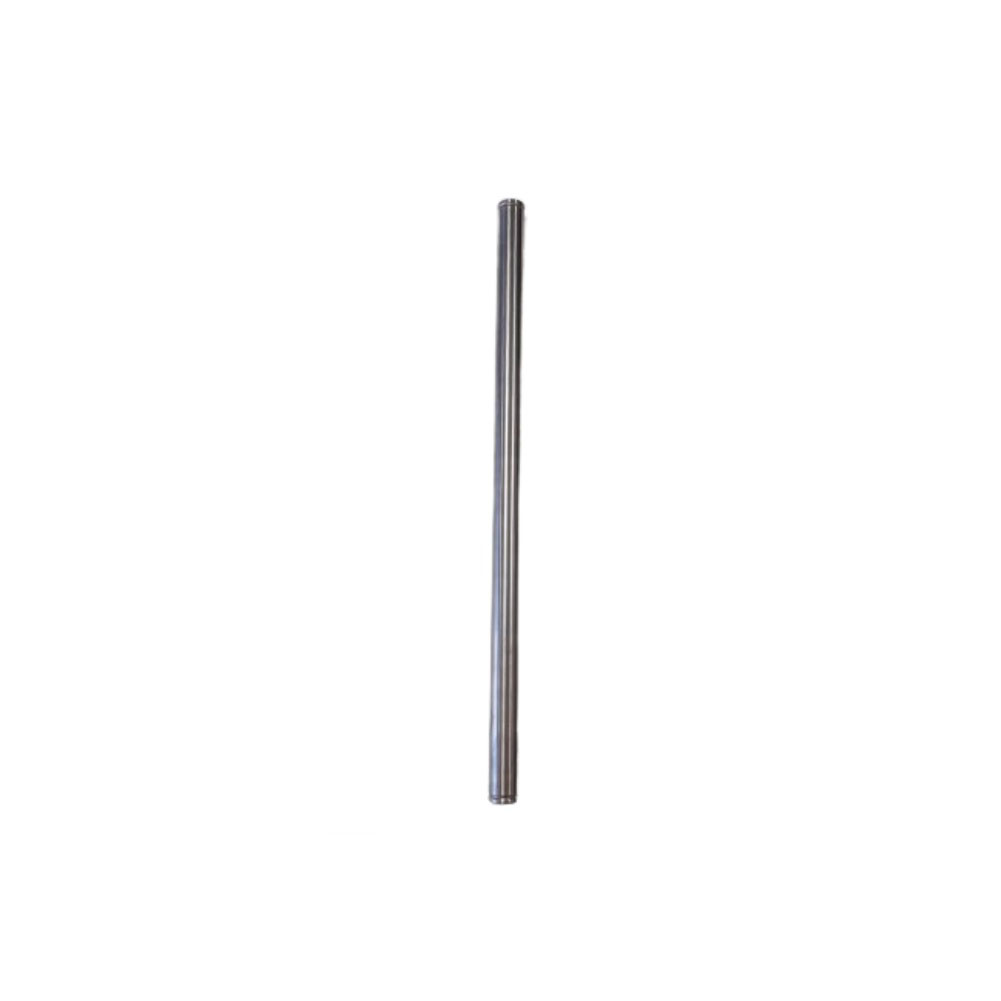

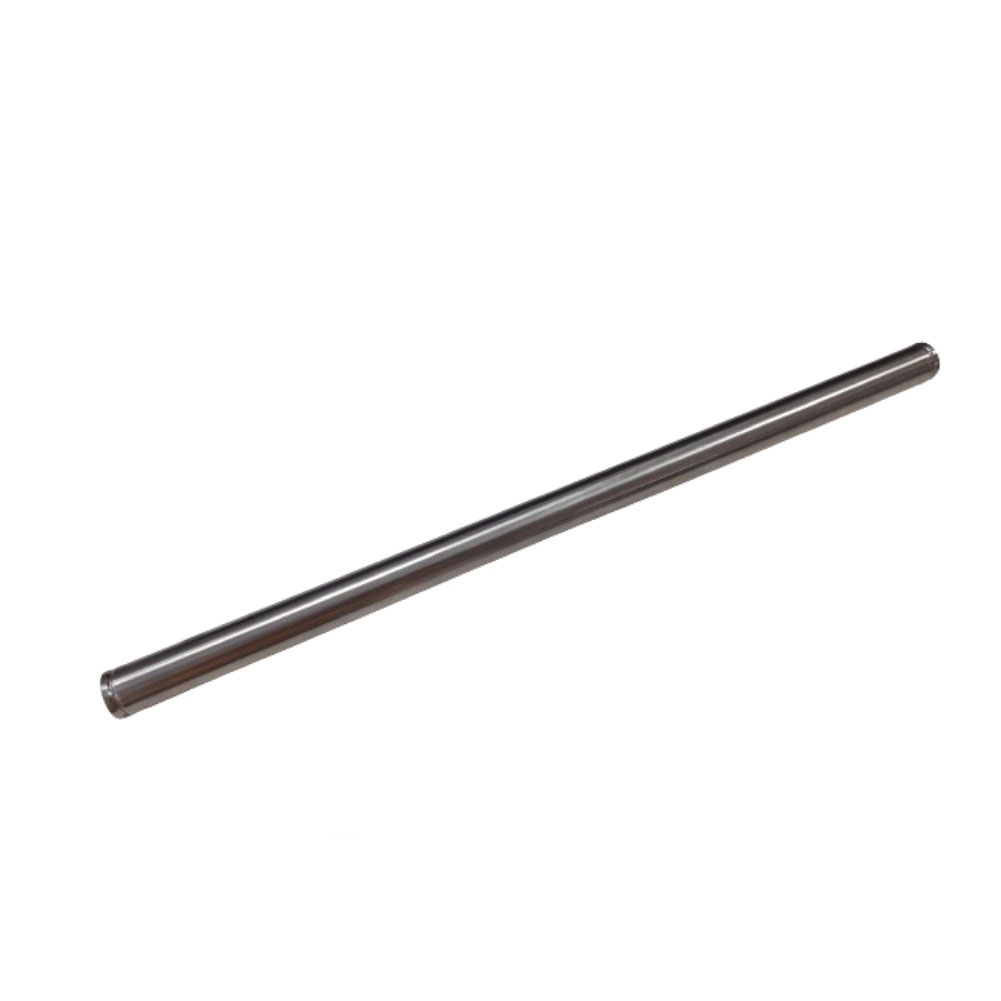

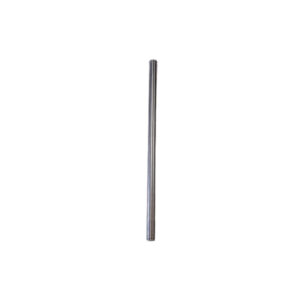

O Tubo Magnético é um elemento de separação magnética utilizado para capturar partículas ferrosas em materiais sólidos, granulados ou em pó.

Ele é composto por um cilindro metálico com ímãs de alta intensidade em seu interior, sendo frequentemente utilizado em:

Grades magnéticas
Filtros magnéticos
Sistemas personalizados de separação

Sua função principal é remover contaminantes como:

Cavacos de ferro
Limalhas metálicas
Fragmentos ferrosos
Partículas metálicas finas

É um componente essencial em sistemas de separação magnética industrial.

Como Funciona – Tubo Magnético

O funcionamento do Tubo Magnético baseia-se na geração de um campo magnético ao redor do tubo.

O processo ocorre da seguinte forma:

O material entra em contato com o tubo magnético.
O campo magnético atrai as partículas ferrosas.
Os contaminantes ficam aderidos à superfície do tubo.
O material limpo segue o fluxo do processo.
Os resíduos são removidos posteriormente durante a limpeza.

Esse sistema permite alta eficiência na retenção de partículas metálicas, inclusive as mais finas.

Instalação do Equipamento – Tubo Magnético

O Tubo Magnético OXIMAG pode ser instalado em diferentes configurações.

Pode ser aplicado em:

Grades magnéticas
Filtros magnéticos
Dutos e calhas
Sistemas personalizados

Formas de instalação:

Encaixe em estruturas existentes
Montagem em suportes
Integração em projetos sob medida

A instalação é flexível e adaptável conforme o processo.

Aplicações Industriais – Tubo Magnético

O Tubo Magnético é amplamente utilizado em diversos segmentos industriais.

Principais aplicações:

Indústria alimentícia
Indústria de plásticos
Indústria química
Indústria farmacêutica
Indústria de grãos
Indústria de reciclagem

É especialmente indicado para:

Materiais secos e granulados
Produtos em pó
Processos que exigem alta pureza

Benefícios – Tubo Magnético

A utilização do Tubo Magnético OXIMAG proporciona diversas vantagens operacionais.

Principais benefícios:

Alta eficiência na retenção de partículas finas
Captura contaminantes metálicos com precisão.

Versatilidade de aplicação
Pode ser utilizado em diversos sistemas.

Proteção de equipamentos industriais
Evita danos causados por metais.

Facilidade de manutenção
Limpeza simples e prática.

Modularidade
Pode ser utilizado individualmente ou em conjunto.

Baixo custo operacional
Não necessita energia elétrica.

Características Técnicas – Tubo Magnético

Dimensões	Ø 25 mm
Estrutura	Aço Inox 304/ 316
Tipo de Fixação	***
Flange de Conexão Entrada e Saída	***
Tipo de ímã	Ferrite ou Neodímio
Força Magnética	De 2.500 até 12.000 Gauss
Acionamento	***
Camada Máxima de Operação	***
Capacidade	***
Ciclo de Limpeza	***
Distância Máxima de Operação	25 mm
Pressão Máxima de Trabalho	***
Sistema de Limpeza	Manual
Regime de Trabalho	Contínuo
Sistema Magnético	Magnético
Tensão	***
Temperatura de trabalho	até 230°C
Acabamento	Jateado, Polido ou sanitário
Tipo de Solda	Solda TIG

Faça o download da ficha técnica para impressão.

Dimensões do Produto – Tubo Magnético

As dimensões deste equipamento não seguem um padrão fixo, pois cada projeto é desenvolvido de acordo com a necessidade específica da aplicação.

A OXIMAG fabrica soluções magnéticas sob medida, considerando fatores como layout da linha, vazão de material, tipo de produto processado e exigências técnicas do cliente. Dessa forma, garantimos máxima eficiência, desempenho e integração ao processo industrial.

Entre em contato com nossa equipe técnica para que possamos dimensionar a solução ideal para sua operação.

Perguntas Frequentes – Tubo Magnético

O que é este produto?

Este produto é um elemento magnético utilizado para remover partículas ferrosas de materiais em processos industriais.

Qual a função deste produto?

A função é capturar contaminantes metálicos, garantindo maior pureza do material e proteção dos equipamentos.

Onde este produto pode ser utilizado?

Pode ser utilizado em grades magnéticas, filtros magnéticos, dutos, calhas e sistemas personalizados.

Este produto pode ser fabricado ou configurado sob medida?

Sim. O tubo magnético pode ser fabricado conforme dimensões e especificações da aplicação.

Quais fatores devem ser considerados na escolha deste produto?

Devem ser considerados:

Tipo de material
Granulometria
Vazão do processo
Nível de contaminação metálica
Configuração do sistema

Como solicitar mais informações ou um orçamento?

Para mais informações técnicas ou para solicitar um orçamento, entre em contato com a equipe da OXIMAG. Nossos especialistas podem indicar a solução mais adequada para cada aplicação.
