O funcionamento ocorre durante a própria passagem do produto pela linha.
1. Entrada do produto
O material seco entra no Duto Magnético junto com possíveis contaminantes ferrosos.
2. Passagem pelas placas magnéticas
O fluxo passa pelas placas magnéticas instaladas no interior do equipamento.
3. Retenção dos contaminantes
As partículas ferrosas são atraídas pelo campo magnético e ficam retidas nas placas.
4. Continuidade do processo
O material segue pela linha enquanto os contaminantes permanecem retidos no sistema magnético.
O equipamento utiliza ímãs permanentes, portanto não necessita de alimentação elétrica para gerar o campo magnético.

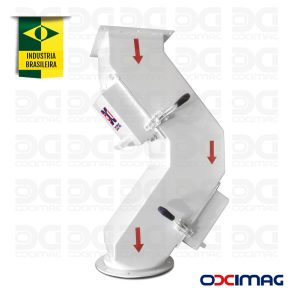

Por que o formato em Z é recomendado pela OXIMAG?
O Duto Magnético pode ser construído em formato reto ou em Z. A OXIMAG recomenda o formato em Z por apresentar maior eficiência de separação na aplicação do equipamento.
A geometria em Z direciona o fluxo pelo interior do equipamento, posicionando o material em contato com as placas magnéticas durante sua passagem.
Por esse motivo, o formato em Z é adotado pela OXIMAG como configuração padrão recomendada para o produto.
O Duto Reto também pode ser fabricado, mas não é a configuração recomendada pela OXIMAG.
Quantas placas magnéticas o Duto precisa?
A configuração recomendada pela OXIMAG utiliza duas placas magnéticas.
Entretanto, a quantidade de placas pode ser ampliada conforme o tamanho do duto e as características da aplicação.
Em equipamentos de maiores dimensões, podem ser utilizadas três, quatro ou mais placas magnéticas, conforme a necessidade de projeto.
A definição não deve ser feita apenas pela dimensão da tubulação. Para dimensionar corretamente o equipamento, a OXIMAG avalia as condições reais do processo.
