Placa Magnética Quadripolar

A Placa Magnética Quadripolar Oximag foi desenvolvida para otimizar os processos de usinagem, de forma prática e segura.

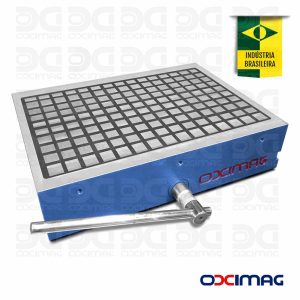

Modelo 3D ilustrativo

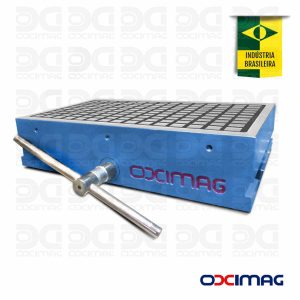

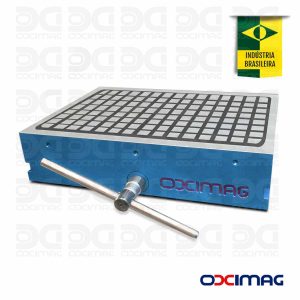

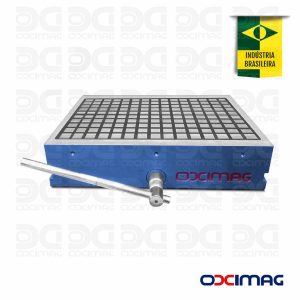

Fotos do Produto

O que é a Placa Magnética Quadripolar da OXIMAG?

Placa Magnética Quadripolar Oximag, desenvolvida para otimizar os processos de usinagem. Uma das grandes vantagens de se utilizar a nossa placa magnética é a não necessidade de fixar a peça a ser usinada com tirantes, parafusos, porcas, garras e etc.

Basta acionar a alavanca e a peça já estará pronta para a usinagem, de forma prática e segura.

Outro fator importante é que com a ausência de componentes de fixação, a sua peça fica com a superfície superior livre, podendo ser 100% usinada, reduzindo assim o número de setup’s e aumentando de forma significativa sua capacidade de produção.

Prática, segura e sem necessidade do uso de energia elétrica.

Construída em Aço carbono e com imãs de neodímio (Terras Raras) de alto magnetismo, nossas placas magnéticas possuem maior durabilidade e excelente qualidade.

Aplicações: Placa Magnética Quadripolar

São comumente utilizadas em máquinas operatrizes (usinagem) diversas, tais como:

Centros de Usinagem
Retificadoras
Eletro erosão

Especificações Técnicas

Dimensões para fabricação*
Altura aproximada: 90 mm
Força de atração aproximada: 13Kgf por cm²
Estrutura: Aço Carbono
Tamanho dos polos: 19 x 19 mm
Sistema: Magnético
Tipo de Ímã: Neodímio
Disposição polos/ interpolo: Quadripolar
Acionamento: Acionamento por alavanca
Acabamento: Retificado

Dimensões do Produto

Dimensões
Modelo	A (mm)	B (mm)	C (mm)	D (mm)	Números de Polos
PMQ-2040	200	400	18	12	90
PMQ-2060	200	600	18	12	138
PMQ-2080	200	800	18	12	162
PMQ-2090	200	900	18	12	186
PMQ-3030	300	300	18	12	110
PMQ-3040	300	400	18	12	150
PMQ-3060	300	600	18	12	230

Vídeos do Produto

Solicite um Orçamento

Materiais Técnicos

Manual do Produto

Manual do produto para uso e aplicação, faça o download.

Ficha Técnica

Ficha técnica do Produto para download. Ótima opção para impressão.

Catalágo de Soluções Magnéticas

Faça o download do nosso catálogo de soluções magnéticas.
