Morsa Magnética 2800 Kgf

Reduzindo o tempo de setup em centros de usinagem, a Morsa Magnética pode ser fixada em peças de diferentes dimensões.

Modelo 3D ilustrativo

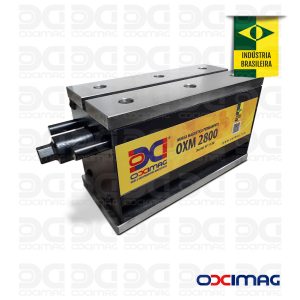

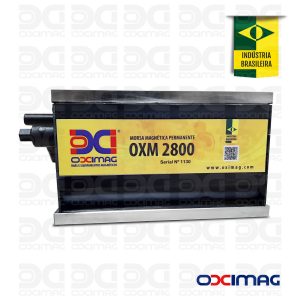

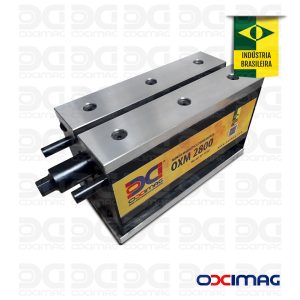

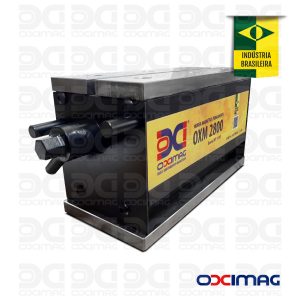

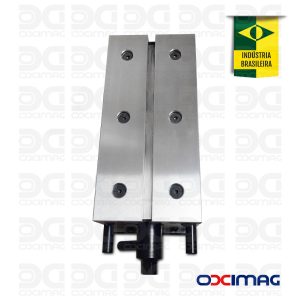

Fotos do Produto

O que é a Morsa Magnética 2800 Kgf da OXIMAG?

Morsa Magnética 2800 Kg Oximag, um novo conceito de fixar magneticamente peças em máquinas operatrizes, como fresas (Fresadoras), CNC e convencionais.

Desenvolvida para reduzir o tempo de setup em centros de usinagem, a Morsa Magnética ou Bloco Magnético podem ser fixadas em peças de formatos e dimensões diferentes, garantindo uma flexibilidade em sua utilização.

Uma de suas vantagens é dispensar o uso de energia elétrica já que o seu acionamento magnético é feito por ímãs especiais de alta capacidade, que não necessitam de energia externa para o seu acionamento.

As morsas magnéticas também podem ser utilizadas na vertical, em centros de usinagem horizontais e fixas em cantoneiras. São fabricadas em aço de alta resistência, os materiais são fixados nas placas de sacrifício que podem ser substituídas, proporcionando versatilidade e segurança nas usinagens.

Aplicações: Morsa Magnética 2800 Kgf

São utilizadas em máquinas de usinagens, tais como:

Fresas
Retificas
Plainas
Eletro erosão
Centro de usinagens

Especificações Técnicas

Dimensões: Conforme tabela*
Capacidade: 1800 kgf e 2800 kgf
Estrutura: Aço carbono e aço inox 304
Distância máxima de operação: Contato direto
Sistema: Magnético
Acionamento: Acionamento por alavanca
Acabamento: Retificado e pintura epóxi

*Acompanha:

Cabo “T” 10”x ½” – 1 peça
Soquete com encaixe de ½” (Morsa de 2800 soquete de 18)
Garra ou presilha – 4 peças

Dimensões do Produto

Dimensões
Modelo	Poder de Tração	Espessura Mínima de Peça	Peso	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)
OXM-1800	1800 Kgf	20 mm	22 kg	257,20	210	236	102	143,5	122
OXM-2800	2800 Kgf	30 mm	50 Kg	337	237	278	131	164,20	131

Vídeos do Produto

Solicite um Orçamento

Materiais Técnicos

Manual do Produto

Manual do produto para uso e aplicação, faça o download.

Ficha Técnica

Ficha técnica do Produto para download. Ótima opção para impressão.

Catalágo de Soluções Magnéticas

Faça o download do nosso catálogo de soluções magnéticas.

Cuidados com Equipamentos Magnéticos Informamos que pessoas portadoras de alguma prótese metálica e/ou marca-passo devem manter distância de equipamentos magnéticos. Tome os devidos cuidados ao manusear ferramentas e/ou peças metálicas próximas a equipamentos magnéticos, prevenindo-se de possíveis acidentes.

Direitos de uso de imagem As imagens dos produtos são meramente ilustrativas, podendo variar de acordo com o projeto e aplicação. A Oximag tem o direito de alterar as imagens, textos e informações técnicas dos produtos sem prévio aviso. O conteúdo do texto desta página é de direito reservado. Sua reprodução, parcial ou total é proibida sem a autorização da Oximag. De acordo com o artigo 184 do Código Penal – Lei 9610/98 - Lei de direitos autorais.
