A Morsa Magnética 1800 kgf OXIMAG é ideal para aplicações que exigem alta força de fixação, garantindo estabilidade, precisão e segurança em operações de usinagem e montagem industrial.
Fale agora com um especialista e descubra como as nossas soluções magnéticas podem proteger seu processo produtivo, reduzir falhas e elevar seus padrões de qualidade.

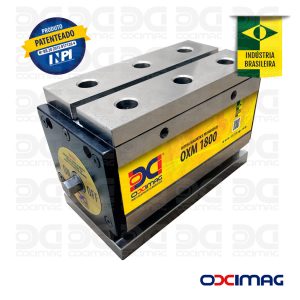

A Morsa Magnética 1800 kgf é um dispositivo de fixação magnética projetado para prender peças metálicas com alta força, suportando aplicações mais exigentes.
Seu sistema magnético permite fixação uniforme, eliminando deformações e proporcionando maior precisão no processo.
É indicada para:
O funcionamento da Morsa Magnética 1800 kgf baseia-se na geração de um campo magnético de alta intensidade.
O processo ocorre da seguinte forma:
Esse sistema garante fixação forte e confiável mesmo em operações exigentes.
A Morsa Magnética 1800 kgf OXIMAG é de fácil instalação e integração.
Pode ser aplicada em:
Formas de instalação:
A Morsa Magnética 1800 kgf é indicada para aplicações de maior exigência.
Principais aplicações:
É especialmente indicada para:
A utilização da Morsa Magnética 1800 kgf OXIMAG proporciona ganhos relevantes em produtividade e qualidade.
Principais benefícios:
Alta força de fixação
Capacidade de até 1800 kgf para aplicações exigentes.
Maior estabilidade no processo
Evita deslocamentos durante a usinagem.
Fixação uniforme
Distribuição da força sem deformar a peça.
Aumento da precisão
Melhora a qualidade do acabamento.
Redução do tempo de setup
Troca rápida de peças.
Segurança operacional
Fixação confiável durante toda a operação.
| Dimensões | Conforme tabela |
| Estrutura | Aço carbono e aço inox 304 |
| Tipo de Fixação | *** |
| Interpolo x Polo | *** |
| Tipo de ímã | Neodímio |
| Força Magnética | 1800 kgf |

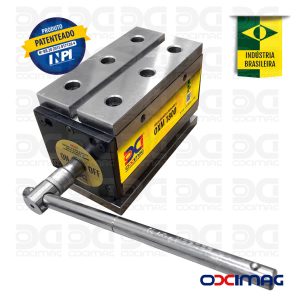

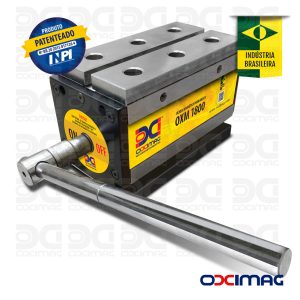

| Acionamento | Alavanca |
| Disposição polos/ interpolo | *** |
| Sistema Magnético | Magnético |
| Tensão | *** |
| Temperatura de Trabalho | *** |
| Acabamento | Retificado e pintura epóxi |
| Tipo de Solda | *** |
| Acompanha: Cabo “T” 10”x ½” – 1 peça - Soquete com encaixe de ½” (Morsa de 1800 kg soquete de 13) - Garra ou presilha - 4 peças | |
| Dimensões | |||||||||
| Modelo | Poder de Tração | Espessura Mínima de Peça | Peso | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) |
| OXM-1800 | 1800 Kgf | 20 mm | 22 kg | 257,20 | 210 | 236 | 102 | 143,5 | 122 |
| OXM-2800 | 2800 Kgf | 30 mm | 50 Kg | 337 | 237 | 278 | 131 | 164,20 | 131 |
Este produto é uma morsa magnética de alta capacidade, utilizada para fixar peças metálicas com força de até 1800 kgf.
A função é garantir fixação segura e estável de peças durante processos de usinagem e montagem.
Pode ser utilizado em fresadoras, retíficas, máquinas de usinagem e ambientes industriais.
Não. A morsa está disponível em dois modelos já com dimensões e força magnética padrão.
Devem ser considerados:
Para mais informações técnicas ou para solicitar um orçamento, entre em contato com a equipe da OXIMAG. Nossos especialistas podem indicar a solução mais adequada para cada aplicação.
