Levantador Magnético Pneumático

Ideal para movimentação de peças ferrosas em robôs, o Levantador Magnético Pneumático da Oximag é seguro e eficiente.

Solicitar Orçamento
Levantador Magnético Pneumático - OXIMAG

Descrição do Produto

Levantador Magnético Pneumático OXIMAG, foi projetado para braços de robôs para a movimentação de peças e dispositivos ferrosos. Em seu corpo possui instalado um poderoso ímã permanente como fonte de energia, controlado pneumaticamente para alternar as fases de magnetizar e desmagnetizar.

A ação magnética é muito mais segura do que os ímãs elétricos ou a vácuo tradicionais, pois sua força de retenção existe mesmo quando há falta de ar ou falha elétrica. É por isso que pode ser amplamente utilizado em aplicações de fixação em automação de robôs.

Composto com furos rosqueados nas laterais e na parte superior em sua estrutura os Levantadores Magnéticos Pneumático da OXIMAG permitem o uso de extensões para manipular materiais planos, perfurados ou irregulares, esta é uma enorme vantagem em comparação com as soluções de manuseio a vácuo. O ímã permanente não necessita de manutenção e sua vida útil é longa. Excelente custo-benefício para suas aplicações.

Recursos:

  • Estado magnético inalterado, mesmo com a perda de ar comprimido.
  • Baixa manutenção.
  • Compacto e poderoso.
  • Possui recurso para adaptar uso de extensores e sensores, pelas faces laterais e superior.
  • Projetado para atender diversas espessuras de materiais ferrosos.
  • Ideais para materiais planos, perfurados ou irregulares.

Levantador Magnético Pneumático - OXIMAG

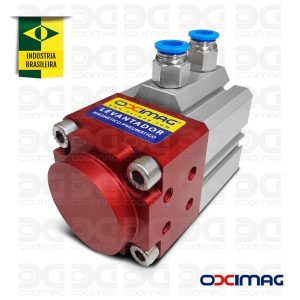

Levantador Magnético Pneumático - OXIMAG

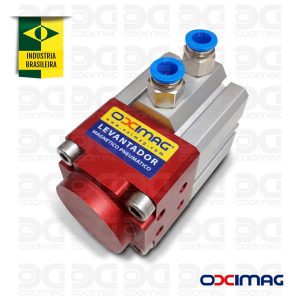

Levantador Magnético Pneumático - OXIMAG

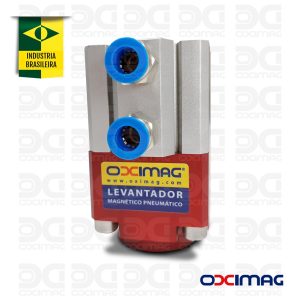

Levantador Magnético Pneumático - OXIMAG
Solicitar Orçamento

Instalação e Funcionamento

Onde é utilizado

  • Adequados para automação
  • Processos de elevação
  • Tecnologia robótica
  • Trabalhos de solda
  • Técnicas de fixação

*Dimensões do equipamento e capacidade de carga de acordo com a tabela.

Especificações Técnicas:

  • Dimensões e Capacidade de Carga: Conforme tabela*
  • Estrutura: Alumínio
  • Sistema: Magnético
  • Magnetização: Ímã de Neodímio
  • Força de Tração: até 50 Kg
  • Espessura mínima de chapa: a partir de 0,8 mm
  • Temperatura de Trabalho: até 50°C
  • Acionamento: Ar comprimido (Até 10 bar)
  • Acabamento: Pintura Eletrostática

Dimensões do equipamento:

oximag-levantador-magnetico-pneumatico-desenho-tecnico
Dimensões
ModeloA (mm)B (mm)C (mm)D (mm)E (mm)Máxima Capacidade de Levantamento (Kg)Capacidade de Levantamento Nominal (Kg)
LMP54463101,536,54452,5
LMP 104463101,536,544105
LMP 206291,512449622010
LMP 306291,512449623015
LMP 5075104,814365755025

Informações importantes para o dimensionamento do equipamento:

Ficha Técnica

Faça o download da ficha técnica do produto. Ótima opção para impressão.

Clique aqui para exibir

Catálogo de Produtos

Faça o download do catálogo de soluções magnéticas da OXIMAG.

Baixar o catálogo

Solicite o seu orçamento

Fale agora com um especialista e descubra como as nossas soluções magnéticas podem proteger seu processo produtivo, reduzir falhas e elevar seus padrões de qualidade.

Cuidados com Equipamentos Magnéticos Informamos que pessoas portadoras de alguma prótese metálica e/ou marca-passo devem manter distância de equipamentos magnéticos. Tome os devidos cuidados ao manusear ferramentas e/ou peças metálicas próximas a equipamentos magnéticos, prevenindo-se de possíveis acidentes.
Direitos de uso de imagem As imagens dos produtos são meramente ilustrativas, podendo variar de acordo com o projeto e aplicação. A Oximag tem o direito de alterar as imagens, textos e informações técnicas dos produtos sem prévio aviso. O conteúdo do texto desta página é de direito reservado. Sua reprodução, parcial ou total é proibida sem a autorização da Oximag. De acordo com o artigo 184 do Código Penal – Lei 9610/98 - Lei de direitos autorais.
