Grade Magnética Tipo Gaveta

A Grade Magnética Tipo Gaveta OXIMAG é uma solução de alta eficiência para remoção de partículas ferrosas em materiais secos, especialmente indicada para processos que exigem maior nível de separação e facilidade na limpeza do equipamento.

O que é - Grade Magnética Tipo Gaveta

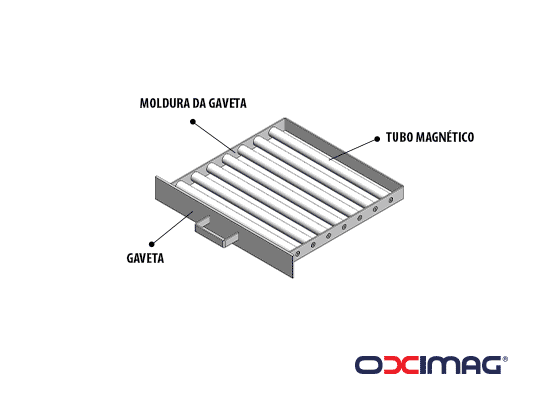

A Grade Magnética Tipo Gaveta é um equipamento de separação magnética composto por barras magnéticas de alta intensidade montadas em um sistema deslizante, que permite a retirada das barras para limpeza de forma prática e segura.

Esse tipo de equipamento é instalado em pontos estratégicos do processo, como:

Dutos
Calhas
Silos

Tubulações

Sua principal função é capturar e reter contaminantes metálicos presentes no fluxo do material, como:

Cavacos de ferro
Parafusos
Pregos
Fragmentos metálicos
Partículas ferrosas finas

A estrutura em formato de gaveta facilita o acesso às barras magnéticas, tornando o processo de limpeza mais rápido e eficiente.

Como Funciona – Grade Magnética Tipo Gaveta

O funcionamento da Grade Magnética Tipo Gaveta baseia-se na geração de um campo magnético de alta intensidade através das barras magnéticas posicionadas no fluxo do material.

O processo ocorre da seguinte forma:

O material passa pela grade magnética instalada no duto ou estrutura.
As barras magnéticas atraem partículas ferrosas presentes no fluxo.
Os contaminantes ficam retidos nas barras.
O material limpo segue o processo produtivo.

Quando há necessidade de limpeza:

A gaveta é aberta ou retirada.6.
As barras são expostas para remoção dos contaminantes acumulados.

Esse sistema garante maior praticidade e reduz o tempo de parada para manutenção.

Instalação do Equipamento – Grade Magnética Tipo Gaveta

A Grade Magnética Tipo Gaveta OXIMAG é projetada para fácil instalação em diferentes pontos da linha de produção.

Pode ser instalada em:
Dutos verticais ou horizontais
Calhas de alimentação
Sistemas de transporte por gravidade
Tubulações industriais

Formas de fixação:

Flanges
Parafusos
Estruturas adaptadas ao processo

O equipamento é fabricado sob medida, garantindo total compatibilidade com a estrutura existente.

Aplicações Industriais – Grade Magnética Tipo Gaveta

A Grade Magnética Tipo Gaveta é indicada para indústrias que necessitam de alto desempenho na separação de contaminantes metálicos.

Principais aplicações:

Indústria alimentícia
Indústria farmacêutica
Indústria química
Indústria de plásticos
Indústria de ração animal
Indústria de mineração
Indústria de reciclagem

É especialmente recomendada para processos com:

Alto fluxo de material
Necessidade frequente de limpeza
Produtos em pó ou granulados

Benefícios – Grade Magnética Tipo Gaveta

A utilização da Grade Magnética Tipo Gaveta OXIMAG proporciona diversos benefícios operacionais.

Principais vantagens:

Alta eficiência na retenção de contaminantes
Captura partículas ferrosas de diferentes tamanhos com alto desempenho.

Facilidade de limpeza
Sistema tipo gaveta permite acesso rápido às barras magnéticas.

Redução de tempo de parada
Manutenção mais ágil em comparação a modelos convencionais.

Proteção de equipamentos industriais
Evita danos causados por metais no processo.

Melhoria da qualidade do produto final
Reduz contaminação metálica.

Projeto sob medida
Adaptado conforme necessidade da aplicação.

Características Técnicas – Grade Magnética Tipo Gaveta

Dimensões	Consulte-nos
Estrutura	Aço Inox 304/ 316
Tipo de Fixação	***
Flange de Conexão Entrada e Saída	Conforme aplicação
Tipo de ímã	Ferrite ou Neodímio
Força Magnética	2.500 até 12.000 Gauss
Acionamento	***
Camada Máxima de Operação	***
Capacidade	1 a 50 T/h (Dependendo do dimensional)
Ciclo de Limpeza	3 x ao dia (sugerido)
Distância Máxima de Operação	***
Pressão Máxima de Trabalho	***
Sistema de Limpeza	Manual
Regime de Trabalho	Contínuo
Sistema Magnético	***
Tensão	***
Temperatura de trabalho	Neodímio até 80°C e Ferrite até 150°C
Acabamento	Jateado, polido/ escovado e polido/ jateado
Tipo de Solda	Solda TIG

Faça o download da ficha técnica para impressão.

Dimensões do Produto – Grade Magnética Tipo Gaveta

As dimensões deste equipamento não seguem um padrão fixo, pois cada projeto é desenvolvido de acordo com a necessidade específica da aplicação.

A OXIMAG fabrica soluções magnéticas sob medida, considerando fatores como layout da linha, vazão de material, tipo de produto processado e exigências técnicas do cliente. Dessa forma, garantimos máxima eficiência, desempenho e integração ao processo industrial.

Entre em contato com nossa equipe técnica para que possamos dimensionar a solução ideal para sua operação.

Perguntas Frequentes – Grade Magnética Tipo Gaveta

O que é este produto?

Este produto é um equipamento de separação magnética com sistema deslizante tipo gaveta, utilizado para remover partículas ferrosas de materiais em processos industriais.

Qual a função deste produto?

A função é reter contaminantes metálicos presentes no material, protegendo equipamentos e garantindo a qualidade do produto final.

Onde este produto pode ser utilizado?

Pode ser utilizado em dutos, calhas, silos e sistemas de transporte de materiais secos em processos industriais.

Este produto pode ser fabricado ou configurado sob medida?

Sim. O equipamento pode ser totalmente personalizado conforme dimensões, tipo de aplicação e necessidade do processo.

Quais fatores devem ser considerados na escolha deste produto?

Devem ser considerados:

Tipo de material processado
Vazão do processo
Dimensões da instalação
Nível de contaminação metálica
Frequência de limpeza
Tipo de aplicação

Como solicitar mais informações ou um orçamento?

Para mais informações técnicas ou para solicitar um orçamento, entre em contato com a equipe da OXIMAG. Nossos especialistas podem indicar a solução mais adequada para cada aplicação.
