Grade Magnética Tipo Gaveta com Carcaça

A Grade Magnética Tipo Gaveta com Carcaça OXIMAG é uma solução robusta e eficiente para remoção de partículas ferrosas em materiais secos, ideal para aplicações que exigem alto desempenho na separação magnética aliado a um sistema fechado e seguro.

Grade Magnética Tipo Gaveta com Carcaça

O que é - Grade Magnética Tipo Gaveta com Carcaça

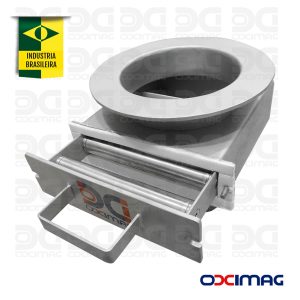

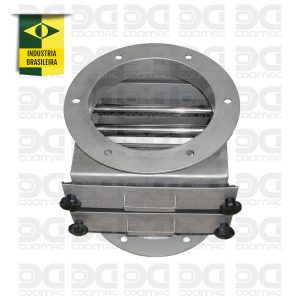

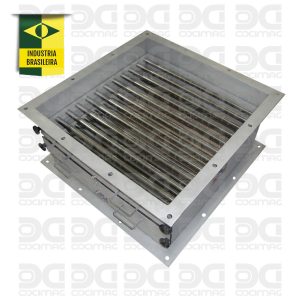

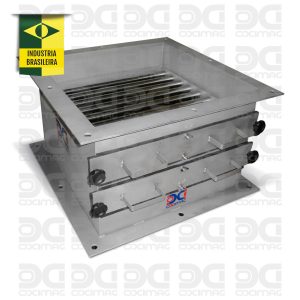

A Grade Magnética Tipo Gaveta com Carcaça é um equipamento de separação magnética composto por barras magnéticas de alta intensidade instaladas dentro de uma estrutura fechada (carcaça), com sistema deslizante tipo gaveta para facilitar a limpeza.

A carcaça tem a função de:

Direcionar o fluxo do material
Proteger o sistema magnético
Garantir maior eficiência na separação

Esse equipamento é indicado para instalação em linhas de transporte de materiais secos, sendo capaz de reter contaminantes metálicos como:

Cavacos de ferro
Parafusos
Pregos
Fragmentos metálicos
Partículas ferrosas finas

A combinação entre estrutura fechada + sistema tipo gaveta proporciona maior controle do processo e facilidade operacional.

Como Funciona – Grade Magnética Tipo Gaveta com Carcaça

O funcionamento da Grade Magnética Tipo Gaveta com Carcaça ocorre através da geração de um campo magnético intenso pelas barras posicionadas no interior da carcaça.

O processo ocorre da seguinte forma:

O material entra na carcaça através da entrada do equipamento.
O fluxo é direcionado para passar pelas barras magnéticas.
As partículas ferrosas são atraídas e retidas nas barras.
O material limpo segue pela saída do equipamento.

Para limpeza:

A gaveta é aberta ou removida.
As barras ficam acessíveis para retirada dos contaminantes.

A carcaça melhora a distribuição do fluxo, aumentando o contato do material com o campo magnético e, consequentemente, a eficiência da separação.

Instalação do Equipamento – Grade Magnética Tipo Gaveta com Carcaça

A Grade Magnética Tipo Gaveta com Carcaça OXIMAG é projetada para instalação em linhas industriais de forma prática e segura.

Pode ser instalada em:

Dutos industriais
Tubulações
Calhas de alimentação
Sistemas por gravidade

Formas de fixação:

Flanges padrão
Conexões personalizadas
Parafusos e suportes estruturais

Por possuir carcaça integrada, o equipamento já vem pronto para instalação na linha, facilitando o processo de montagem.

Aplicações Industriais – Grade Magnética Tipo Gaveta com Carcaça

A Grade Magnética Tipo Gaveta com Carcaça é indicada para aplicações que exigem maior controle do fluxo e alto desempenho na separação magnética.

Principais aplicações:

Indústria alimentícia
Indústria farmacêutica
Indústria química
Indústria de plásticos
Indústria de ração animal
Indústria de mineração
Indústria de reciclagem

É especialmente recomendada para processos com:

Alto volume de material
Necessidade de sistema fechado
Controle de contaminação mais rigoroso

Benefícios – Grade Magnética Tipo Gaveta com Carcaça

A utilização da Grade Magnética Tipo Gaveta com Carcaça OXIMAG oferece vantagens importantes para o processo produtivo.

Principais benefícios:

Maior eficiência na separação magnética
Carcaça direciona o fluxo e aumenta o contato com as barras.

Sistema fechado e seguro
Evita dispersão de material e melhora o controle do processo.

Facilidade de limpeza
Sistema tipo gaveta permite acesso rápido às barras.

Redução de tempo de parada
Manutenção prática e eficiente.

Proteção de equipamentos industriais
Evita danos causados por contaminantes metálicos.

Projeto personalizado
Adaptado conforme necessidade da aplicação.

Características Técnicas – Grade Magnética Tipo Gaveta com Carcaça

Dimensões	Consulte-nos
Estrutura	Aço Inox 304/ 316
Tipo de Fixação	***
Flange de Conexão Entrada e Saída	Conforme aplicação
Tipo de ímã	Ferrite ou Neodímio
Força Magnética	2.500 até 12.000 Gauss
Acionamento	***
Camada Máxima de Operação	***
Capacidade	1 a 50 T/h (Dependendo do dimensional)
Ciclo de Limpeza	3 x ao dia (sugerido)
Distância Máxima de Operação	***
Pressão Máxima de Trabalho	***
Sistema de Limpeza	Manual
Regime de Trabalho	Contínuo
Sistema Magnético	***
Tensão	***
Temperatura de trabalho	Neodímio até 80°C e Ferrite até 150°C
Acabamento	Jateado, polido/ escovado e polido/ jateado
Tipo de Solda	Solda TIG

Dimensões do Produto – Grade Magnética Tipo Gaveta com Carcaça

As dimensões deste equipamento não seguem um padrão fixo, pois cada projeto é desenvolvido de acordo com a necessidade específica da aplicação.

A OXIMAG fabrica soluções magnéticas sob medida, considerando fatores como layout da linha, vazão de material, tipo de produto processado e exigências técnicas do cliente. Dessa forma, garantimos máxima eficiência, desempenho e integração ao processo industrial.

Entre em contato com nossa equipe técnica para que possamos dimensionar a solução ideal para sua operação.

Perguntas Frequentes – Grade Magnética Tipo Gaveta com Carcaça

O que é este produto?

Este produto é um equipamento de separação magnética com estrutura fechada e sistema tipo gaveta, utilizado para remover partículas ferrosas de materiais em processos industriais.

Qual a função deste produto?

A função é capturar contaminantes metálicos presentes no fluxo do material, garantindo maior qualidade do produto e proteção dos equipamentos.

Onde este produto pode ser utilizado?

Pode ser utilizado em dutos, tubulações e sistemas de transporte de materiais secos, especialmente em processos que exigem controle de fluxo e sistema fechado.

Este produto pode ser fabricado ou configurado sob medida?

Sim. O equipamento pode ser totalmente personalizado conforme dimensões, tipo de aplicação e necessidade do processo.

Quais fatores devem ser considerados na escolha deste produto?

Devem ser considerados:

Tipo de material processado
Vazão do processo
Dimensões da linha
Nível de contaminação metálica
Necessidade de sistema fechado
Frequência de limpeza

Como solicitar mais informações ou um orçamento?

Para mais informações técnicas ou para solicitar um orçamento, entre em contato com a equipe da OXIMAG. Nossos especialistas podem indicar a solução mais adequada para cada aplicação.

Diferenciais OXIMAG

Indústria brasileira especializada em soluções magnéticas
Mais de 20 anos de experiência no mercado
Equipamentos desenvolvidos para aplicações industriais
Projetos personalizados conforme necessidade do cliente
Atendimento para todo o Brasil e mercado internacional
