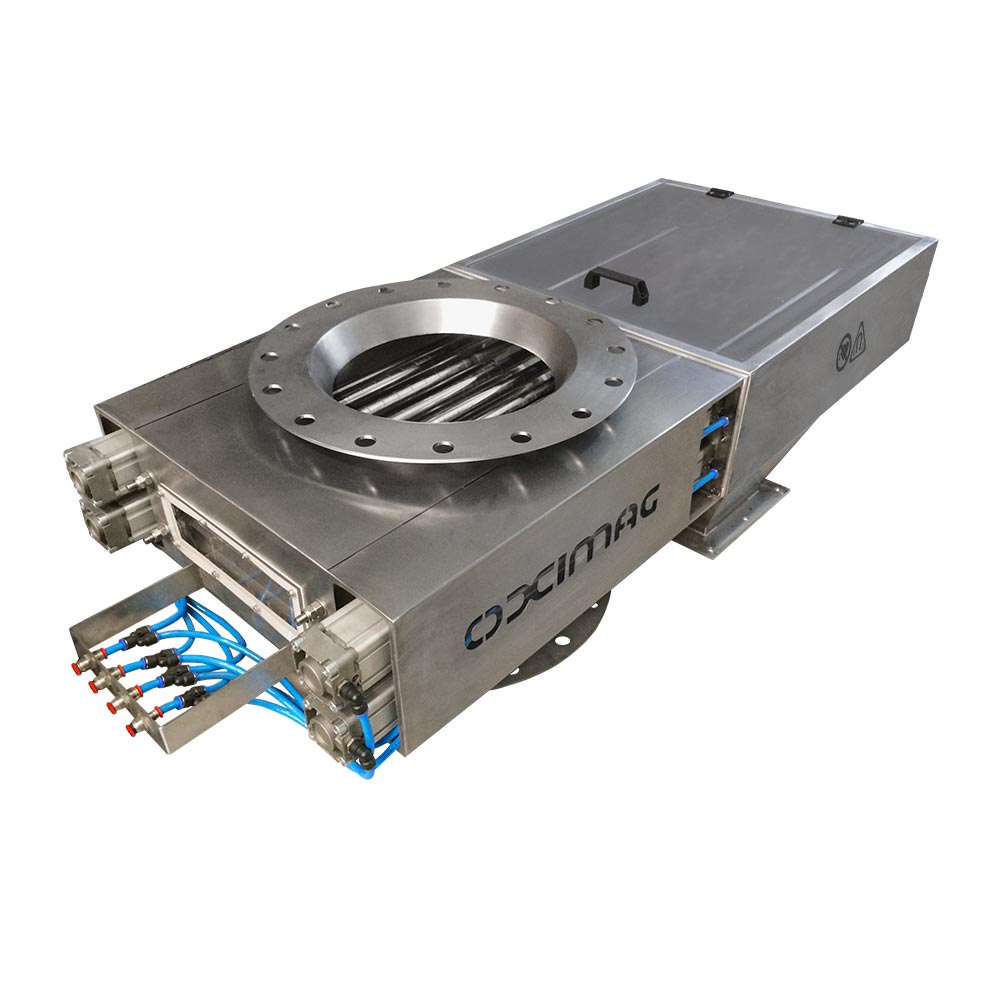

Grade Magnética Automática

Automatize o processo de separação de resíduos ferrosos com a Grade Magnética Automática da OXIMAG. Feita sob medida!

Modelo 3D ilustrativo

Fotos do Produto

O que são as Grades Magnéticas Automáticas da OXIMAG?

Grade Magnética Automática Oximag, projetada para trabalhar em ciclos programáveis de despejo mecânico ou gravitacional de seu produto, o qual exige que partículas ferrosas (tais como porcas, parafusos, lascas de chapas oxidadas, dentre outras) com dimensões chegando a casa de milésimos de milímetro, sejam removidas com precisão e excelência.

Nossas Grades Magnéticas são tradicionalmente constituídas de tubos com espessura devidamente definida e preenchidos com Ímãs de Neodímio ou Ferrite, os quais são selecionados de acordo com a aplicação necessária.

Esses tubos são montados em forma de grade. As distâncias entre os tubos magnéticos são definidas de acordo com sua necessidade, bem como o espaçamento entre as divisões da grade e diâmetro de seus tubos.

Possui entrada e saída de flange para vazão. A limpeza da grade é efetuada por um acionamento pneumático, acionado por CLP, sem nenhuma intervenção humana, simultaneamente sempre qualificando o produto. Indicada para processos com tempo de ciclo altos e médios e volumes altos e médios de produto.

Aplicações: Grade Magnética Automática

Indústria de plástico e derivados
Indústria Química
Indústria Farmacêutica
Indústria Alimentícia

Especificações Técnicas

Dimensões: De acordo com aplicação*
Capacidade: 1 a 200 T/h
Estrutura: Aço Inox 304/ 316, pistões pneumáticos e raspadores em padrão alimentício
Flange: Entrada e saída
Sistema de limpeza: Automático com sistema pneumático programável
Tipo de Ímã: Neodímio ou Ferrite
Ciclo de limpeza: Programável
Força Magnética: 4.500 até 12.000 Gauss
Temperatura de Trabalho: Neodímio até 80 °C e Ferrite até 150 °C
Acabamento: Jateado, polido/ escovado e polido/ jateado
Tipo de Solda: Solda TIG

Dimensões do Produto

*Dimensões do equipamento e estrutura são de acordo com o projeto.
