Garra Magnética Pneumática

A Garra Magnética Pneumática OXIMAG foi projetada para uso em robôs, auxiliando a movimentação de dispositivos ferrosos.

Modelo 3D ilustrativo

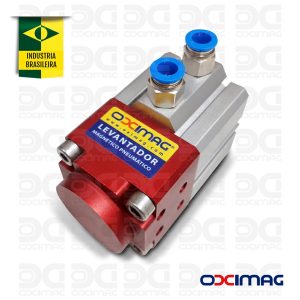

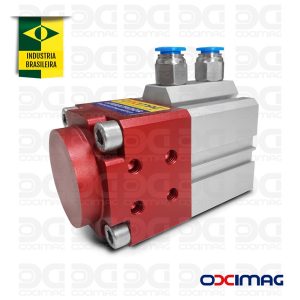

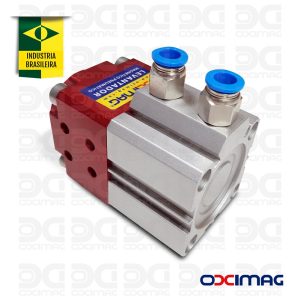

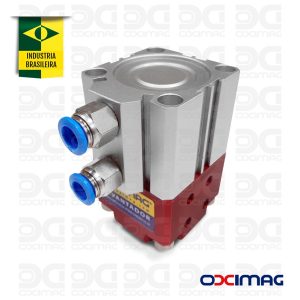

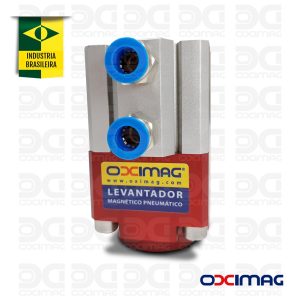

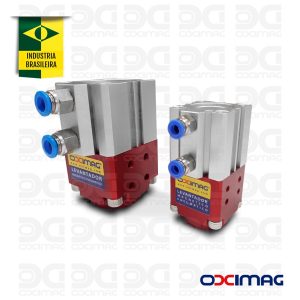

Fotos do Produto

O que é a Garra Magnética Pmeumática da OXIMAG?

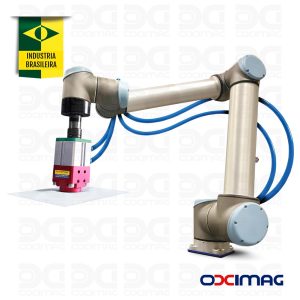

Garra Magnética Pneumática OXIMAG, foi projetado para braços de robôs para a movimentação de peças e dispositivos ferrosos. Em seu corpo possui instalado um poderoso ímã permanente como fonte de energia, controlado pneumaticamente para alternar as fases de magnetizar e desmagnetizar.

A ação magnética é muito mais segura do que os ímãs elétricos ou a vácuo tradicionais, pois sua força de retenção existe mesmo quando há falta de ar ou falha elétrica. É por isso que pode ser amplamente utilizado em aplicações de fixação em automação de robôs.

Composto com furos rosqueados nas laterais e na parte superior em sua estrutura os Levantadores Magnéticos Pneumático da OXIMAG permitem o uso de extensões para manipular materiais planos, perfurados ou irregulares, esta é uma enorme vantagem em comparação com as soluções de manuseio a vácuo. O ímã permanente não necessita de manutenção e sua vida útil é longa. Excelente custo-benefício para suas aplicações.

Recursos:

- Estado magnético inalterado, mesmo com a perda de ar comprimido.

- Baixa manutenção.

- Compacto e poderoso.

- Possui recurso para adaptar uso de extensores e sensores, pelas faces laterais e superior.

- Projetado para atender diversas espessuras de materiais ferrosos.

- Ideais para materiais planos, perfurados ou irregulares.

Aplicações: Garra Magnética Pneumática

Adequados para automação
Processos de elevação
Tecnologia robótica
Trabalhos de solda
Técnicas de fixação

*Dimensões do equipamento e capacidade de carga de acordo com a tabela.

Especificações Técnicas

Dimensões e Capacidade de Carga: Conforme tabela*
Estrutura: Alumínio
Sistema: Magnético
Magnetização: Ímã de Neodímio
Força de Tração: até 50 Kg
Espessura mínima de chapa: a partir de 0,8 mm
Temperatura de Trabalho: até 50°C
Acionamento: Ar comprimido (Até 10 bar)
Acabamento: Pintura Eletrostática

*Dimensões do equipamento e capacidade de carga de acordo com a tabela.

Dimensões do Produto

Modelo	Máxima Capacidade de Levantamento	Capacidade de Levantamento Nominal	Peso	Dimensões (mm)
	(Kg)	(Kg)	(g)	A	B	C	D	E
LMP 5	5	2,5	460	44	63	101,5	36,5	44
LMP 10	10	5	460	44	63	101,5	36,5	44
LMP 20	20	10	1150	62	91,5	124	49	62
LMP 30	30	15	1150	62	91,5	124	49	62
LMP 50	50	25	2250	75	104,8	143	65	75
