Filtro Magnético

Solução eficiente para separação magnética em tubulações de processos industriais

O que é - Filtro Magnético

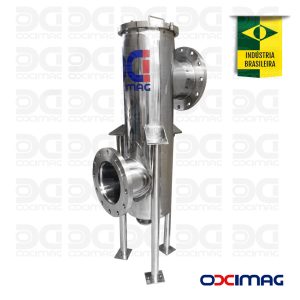

O Filtro Magnético Oximag é um equipamento desenvolvido para realizar a remoção de partículas metálicas ferrosas presentes em líquidos, pastas ou produtos viscosos que circulam em tubulações industriais.

Este sistema utiliza ímãs de alta intensidade magnética instalados no interior da carcaça do equipamento, formando uma barreira magnética capaz de capturar contaminantes metálicos presentes no fluxo do produto.

O filtro magnético é amplamente utilizado em processos industriais que exigem alto nível de pureza do produto, proteção de equipamentos e controle de qualidade, evitando que partículas metálicas contaminem o processo produtivo.

Como Funciona – Filtro Magnético

O funcionamento do Filtro Magnético Oximag ocorre através da instalação do equipamento diretamente na linha de processo.

Quando o produto líquido ou viscoso passa pelo interior do equipamento, ele entra em contato com tubos magnéticos de alta intensidade posicionados estrategicamente dentro da carcaça.

Esses tubos geram um campo magnético capaz de:

Atrair partículas metálicas ferrosas
Reter contaminantes presentes no fluxo do produto
Permitir a passagem apenas do material limpo pelo sistema

As partículas capturadas permanecem aderidas aos tubos magnéticos até o momento da limpeza ou manutenção periódica do equipamento.

Instalação do Equipamento – Filtro Magnético

O Filtro Magnético Oximag é instalado diretamente na tubulação do processo industrial, podendo ser integrado em linhas horizontais ou verticais, dependendo da necessidade da aplicação.

A instalação é realizada através de conexões industriais adequadas ao processo, como:

Flanges
Roscas
Conexões sanitárias

Para garantir máxima eficiência de separação magnética, recomenda-se que o equipamento seja instalado em pontos estratégicos da linha, onde o fluxo do produto permita maior contato com os elementos magnéticos.

A equipe técnica da Oximag pode orientar na especificação e posicionamento ideal do equipamento no processo industrial.

Aplicações Industriais – Filtro Magnético

O Filtro Magnético é utilizado em diversos segmentos industriais que trabalham com líquidos ou produtos viscosos e necessitam remover contaminantes metálicos do processo.

Principais aplicações:

Indústria alimentícia
Proteção de produtos líquidos como molhos, chocolate, leite, óleos e bebidas.
Indústria química
Remoção de partículas metálicas em resinas, solventes, tintas e produtos químicos.
Indústria farmacêutica
Controle de pureza em líquidos e compostos utilizados na produção de medicamentos.
Indústria de plásticos
Filtragem de aditivos líquidos e resinas.
Indústria cosmética
Proteção de cremes, loções e produtos viscosos.

Benefícios – Filtro Magnético

A utilização do Filtro Magnético Oximag proporciona diversos benefícios para o processo industrial.

Alta eficiência na remoção de partículas metálicas
Proteção de equipamentos industriais como bombas, válvulas e trocadores de calor
Melhoria da qualidade e pureza do produto final
Redução de paradas de manutenção causadas por contaminação metálica
Equipamento robusto e de fácil limpeza
Possibilidade de fabricação sob medida para diferentes processos industriais

Características Técnicas – Filtro Magnético

Dimensões	Consulte-nos
Estrutura	Aço Inox 304/ 316
Tipo de Fixação	***
Flange de Conexão Entrada e Saída	Conforme aplicação
Tipo de ímã	Neodímio ou Samário cobalto
Força Magnética	12.000 Gauss
Acionamento	***
Camada Máxima de Operação	***
Capacidade	***
Ciclo de Limpeza	***
Distância Máxima de Operação	***
Pressão Máxima de Trabalho	15 Kgf / cm² (Variável em função do dimensional)
Sistema de Limpeza	Manual
Regime de Trabalho	Contínuo
Sistema Magnético	***
Tensão	***
Temperatura de trabalho	Até 350°C (Sob consulta, podendo limitar a força magnética)
Acabamento	Polido ou Sanitário (Sob consulta)
Tipo de Solda	Solda TIG

Faça o download da ficha técnica para impressão.

Dimensões do Produto – Filtro Magnético

As dimensões deste equipamento não seguem um padrão fixo, pois cada projeto é desenvolvido de acordo com a necessidade específica da aplicação.

A OXIMAG fabrica soluções magnéticas sob medida, considerando fatores como layout da linha, vazão de material, tipo de produto processado e exigências técnicas do cliente. Dessa forma, garantimos máxima eficiência, desempenho e integração ao processo industrial.

Entre em contato com nossa equipe técnica para que possamos dimensionar a solução ideal para sua operação.

Perguntas Frequentes – Filtro Magnético

O que é este produto?

O filtro magnético é um equipamento utilizado para remover partículas metálicas ferrosas presentes em líquidos, pastas ou produtos viscosos que circulam em tubulações industriais.

Qual a função deste produto?

A função do filtro magnético é capturar e reter contaminantes metálicos, garantindo maior pureza do produto e protegendo equipamentos industriais contra danos causados por partículas metálicas.

Onde este produto pode ser utilizado?

O filtro magnético pode ser utilizado em processos industriais que trabalham com líquidos ou produtos viscosos, como nas indústrias alimentícia, química, farmacêutica, plástica e cosmética.

Este produto pode ser fabricado ou configurado sob medida?

Sim. O filtro magnético pode ser desenvolvido com dimensões, conexões e intensidade magnética adequadas às necessidades específicas de cada processo industrial.

Quais fatores devem ser considerados na escolha deste produto?

Alguns fatores importantes são: Tipo de produto processado Viscosidade do material Vazão da linha Diâmetro da tubulação Tipo de conexão utilizada no processo Nível de contaminação metálica esperado

Como solicitar mais informações ou um orçamento?

Para mais informações técnicas ou para solicitar um orçamento, entre em contato com a equipe da OXIMAG. Nossos especialistas podem indicar a solução mais adequada para cada aplicação.
