Base Magnética Retangular

Fixe peças e dispositivos de metal sem a necessidade de grampos. A Base Magnética da OXIMAG é ideal para retíficas.

Modelo 3D ilustrativo

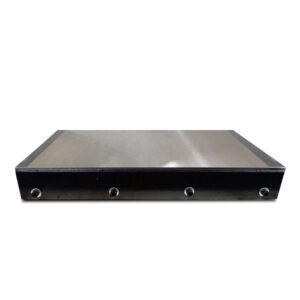

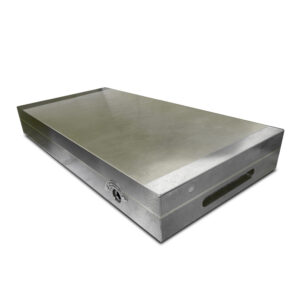

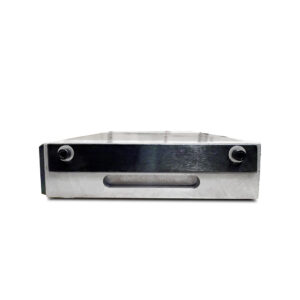

Fotos do Produto

O que é a Base Magnética Retangular da OXIMAG?

Base Magnética Retangular da Oximag é perfeita para que você possa otimizar seus processos de retífica. Construída com imãs de neodímio (Terras Raras) de alto magnetismo, nossas placas magnéticas possuem maior durabilidade e excelente qualidade.

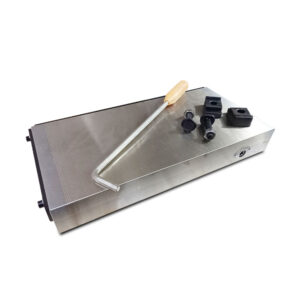

Seu acionamento por alavanca permite fixar ou soltar a peça de forma prática, segura e sem necessidade do uso de energia elétrica.

Um dos maiores benefícios da placa é a eliminação da quantidade excessiva de elementos para fixação. Ao invés de utilizar diversos tirantes, parafusos, porcas, garras ou mesmo dispositivos complexos, basta utilizar apenas a placa magnética de fixação com o dimensionamento correto.

Além disso, você pode até mesmo usinar peças que estariam fora do curso da máquina, devido a necessidade de componentes de fixação ao lado da peça. Desse modo, a superfície a ser usinada fica totalmente livre, reduzindo o número de setups de seu processo.

Aplicações: Base Magnética Retangular

São comumente utilizadas em máquinas operatrizes (usinagem) diversas, tais como:

Retificadoras
Eletro erosão

Especificações Técnicas

Dimensões: Conforme tabela*
Estrutura: Aço Carbono e latão
Interpolo x Polo: Conforme tabela*
Sistema: Magnético
Tipo de Ímã: Alnico, Ferrite ou Neodímio
Disposição polos/ interpolo: Transversais
Acionamento: Acionamento por alavanca
Acabamento: Retificado

Dimensões do Produto

Modelo	Dimensões
	A (mm)	B (mm)	C (mm)	P.P (mm)	Peso (Kg)
BAS-0024	300	600	45	2 + 4	90
BAS-0054	200	400	45	0,5 + 1,5	38
BAS-0069	200	400	45	2 + 4	38
BAS-0068	150	300	45	2 + 4	35
BAS-0053	150	300	45	0,5 + 1,5	35

Vídeos do Produto

Solicite um Orçamento

Materiais Técnicos

Manual do Produto

Manual do produto para uso e aplicação, faça o download.

Ficha Técnica

Ficha técnica do Produto para download. Ótima opção para impressão.

Catalágo de Soluções Magnéticas

Faça o download do nosso catálogo de soluções magnéticas.

Cuidados com Equipamentos Magnéticos Informamos que pessoas portadoras de alguma prótese metálica e/ou marca-passo devem manter distância de equipamentos magnéticos. Tome os devidos cuidados ao manusear ferramentas e/ou peças metálicas próximas a equipamentos magnéticos, prevenindo-se de possíveis acidentes.

Direitos de uso de imagem As imagens dos produtos são meramente ilustrativas, podendo variar de acordo com o projeto e aplicação. A Oximag tem o direito de alterar as imagens, textos e informações técnicas dos produtos sem prévio aviso. O conteúdo do texto desta página é de direito reservado. Sua reprodução, parcial ou total é proibida sem a autorização da Oximag. De acordo com o artigo 184 do Código Penal – Lei 9610/98 - Lei de direitos autorais.
