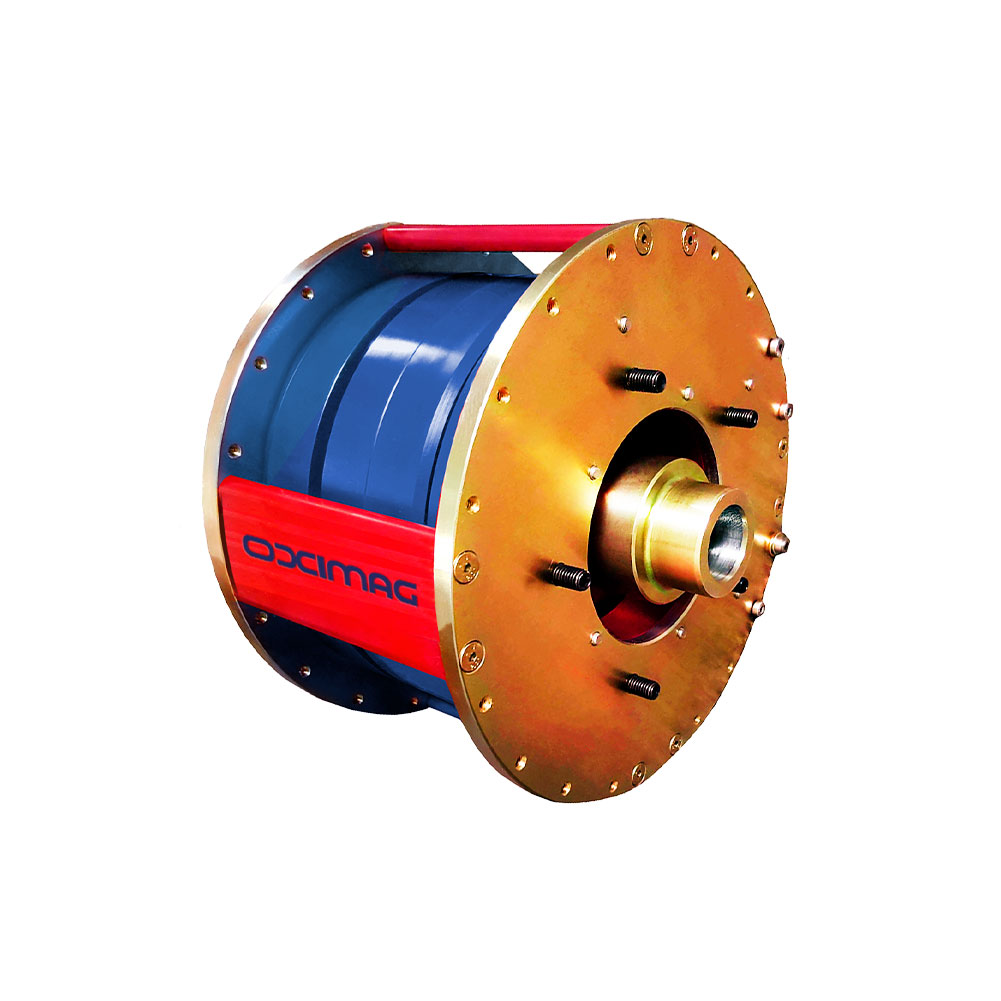

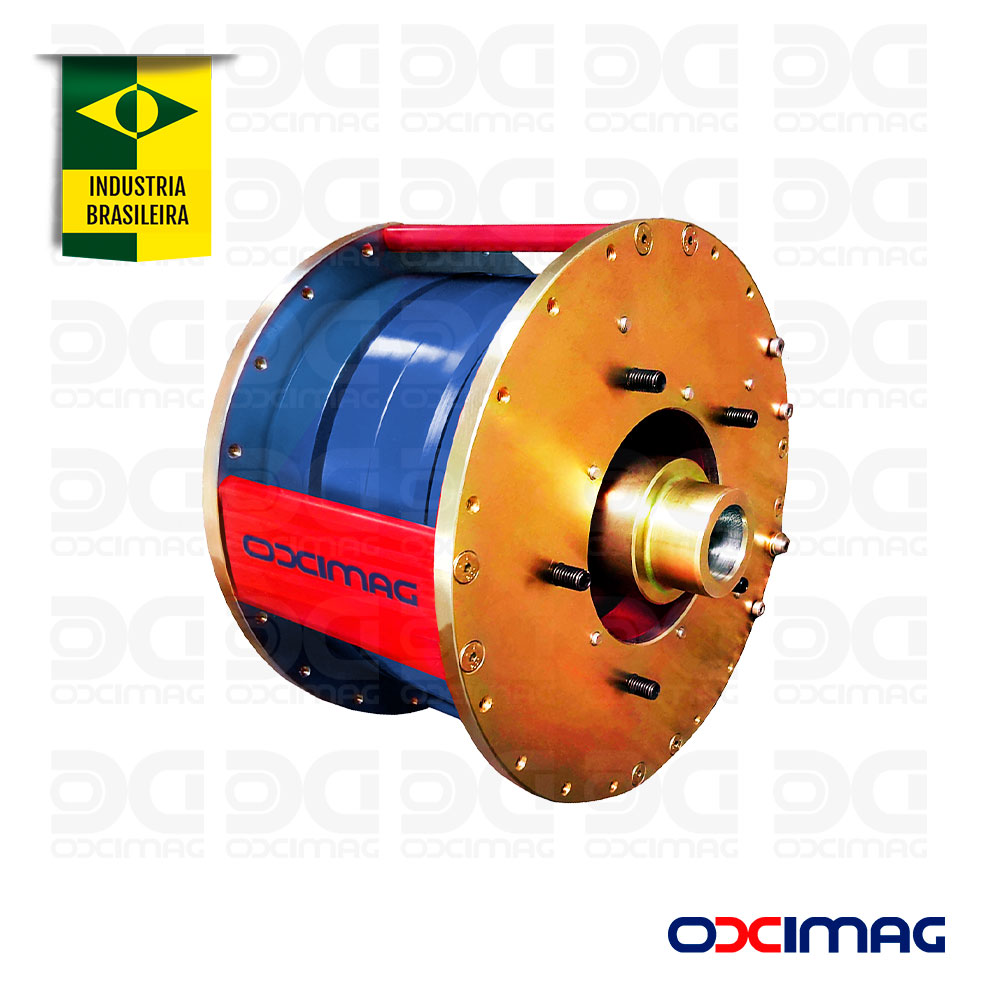

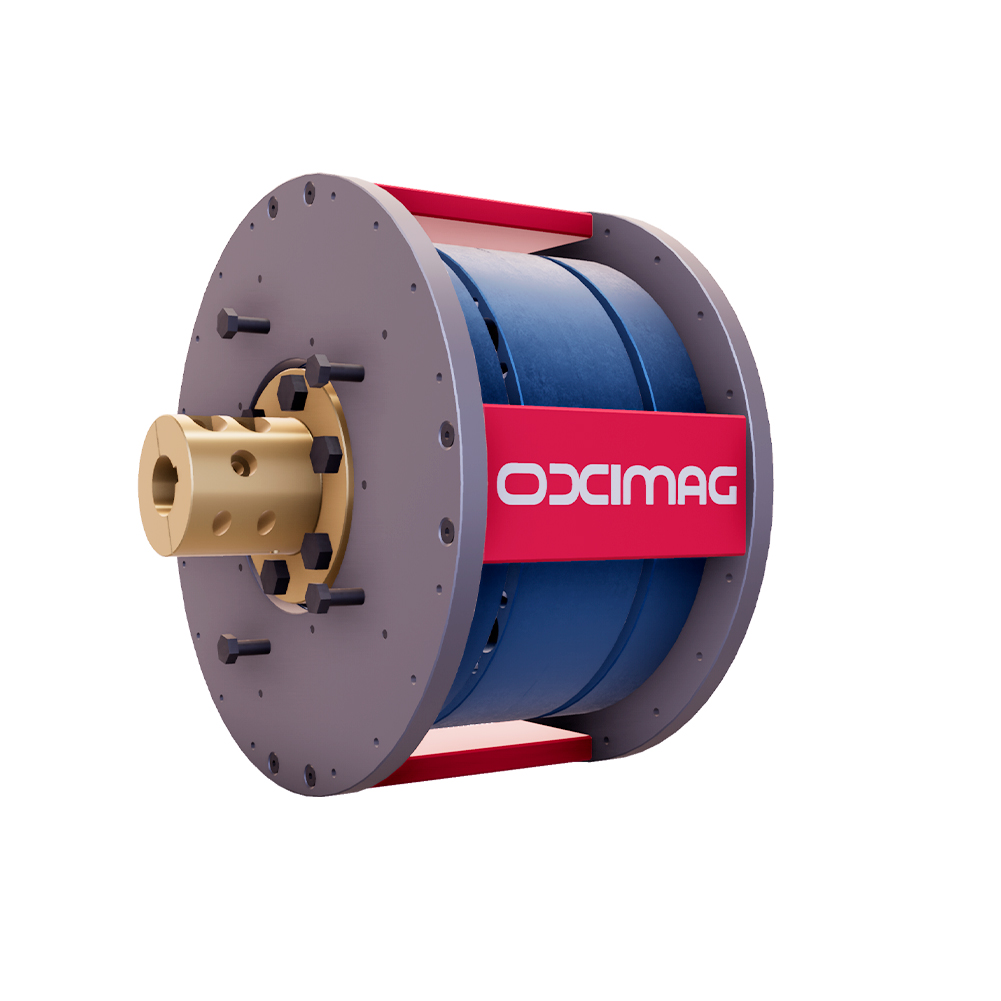

O Acoplamento Magnético Síncrono OXIMAG é uma solução avançada para transmissão de torque sem contato mecânico, eliminando desgaste, vazamentos e aumentando a confiabilidade dos sistemas industriais.
Fale agora com um especialista e descubra como as nossas soluções magnéticas podem proteger seu processo produtivo, reduzir falhas e elevar seus padrões de qualidade.
O Acoplamento Magnético Síncrono é um dispositivo que transmite torque entre dois eixos por meio de um campo magnético, sem contato físico direto entre as partes.
Essa tecnologia permite acionar equipamentos através de barreiras físicas, garantindo vedação total e eliminando problemas comuns de acoplamentos convencionais.
É indicado para:
O funcionamento do Acoplamento Magnético Síncrono ocorre por meio da interação entre dois conjuntos magnéticos.
O processo ocorre da seguinte forma:
Esse sistema elimina desgaste mecânico e necessidade de lubrificação.
O Acoplamento Magnético Síncrono OXIMAG é integrado diretamente ao sistema mecânico.
Pode ser utilizado em:
Formas de instalação:
Este equipamento pode ser utilizado em diferentes processos industriais, contribuindo para maior eficiência, segurança e confiabilidade nas operações produtivas.
Entre os principais segmentos atendidos estão:
A utilização do Acoplamento Magnético Síncrono OXIMAG proporciona vantagens importantes.
Principais benefícios:
Transmissão sem contato
Elimina desgaste mecânico.
Vedação total
Ideal para sistemas herméticos.
Alta confiabilidade
Reduz falhas e manutenção.
Sem necessidade de lubrificação
Menor custo operacional.
Redução de vazamentos
Mais segurança para o processo.
Operação silenciosa
Menor ruído e vibração.
| Dimensões | Conforme tabela |
| Estrutura | *** |
| Tipo de Fixação | *** |
| Flange de Conexão Entrada e Saída | *** |
| Tipo de ímã | Neodímio |
| Força Magnética | *** |
| Acionamento | *** |
| Camada Máxima de Operação | *** |
| Capacidade | *** |
| Ciclo de Limpeza | *** |
| Distância Máxima de Operação | *** |
| Pressão Máxima de Trabalho | *** |
| Sistema de Limpeza | *** |
| Regime de Trabalho | *** |
| Sistema Magnético | Magnético |
| Tensão | *** |
| Temperatura de trabalho | de -40 °C a +65 °C (ou superior, sob consulta) |
| Acabamento | *** |
| Tipo de Solda | *** |
| Ø | Largura | Peso | DBSE | Limite de Desalinhamento Angular |
Limite de Desalinhamento Radial |
Torque de Pico | Rotação Máxima |
||
| Modelo | mm | mm | Kg | mín (mm) | máx (mm) | graus° | mm | N.m | rpm |
| OXI-ACM 0020 |
232 | 225 | 21 | 5 | 157 | 1,5 | 8 | 149 | 3600 |
| OXI-ACM 0030 | 315 | 226 | 43 | 5 | 157 | 1,5 | 8 | 1050 | 3600 |
| OXI-ACM 0040 | 402 | 279 | 79 | 6 | 173 | 1,3 | 9 | 1890 | 1800 |
Este produto é um dispositivo que transmite torque entre eixos utilizando campo magnético, sem contato físico.
A função é transmitir movimento rotacional com segurança, eliminando desgaste e vazamentos.
Pode ser utilizado em bombas, misturadores, equipamentos industriais e sistemas vedados.
Sim. O acoplamento pode ser desenvolvido conforme torque, rotação e aplicação.
Devem ser considerados:
