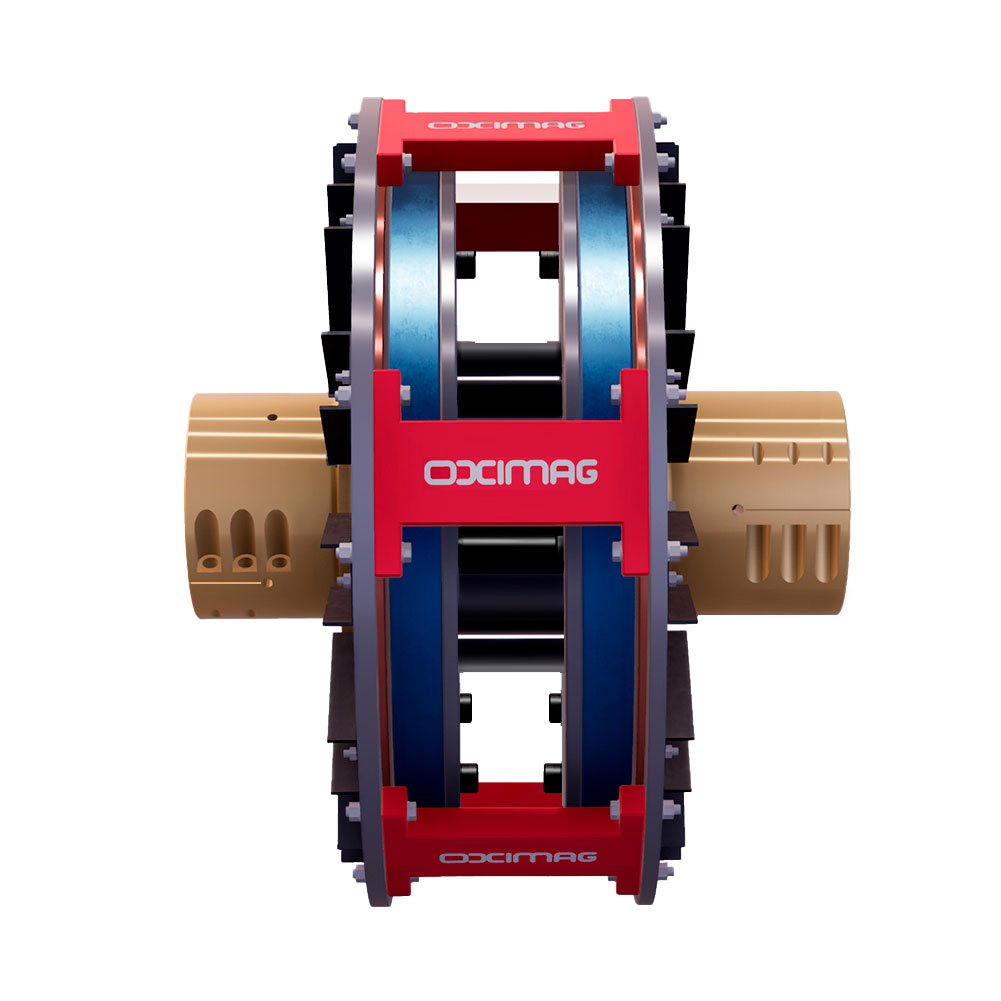

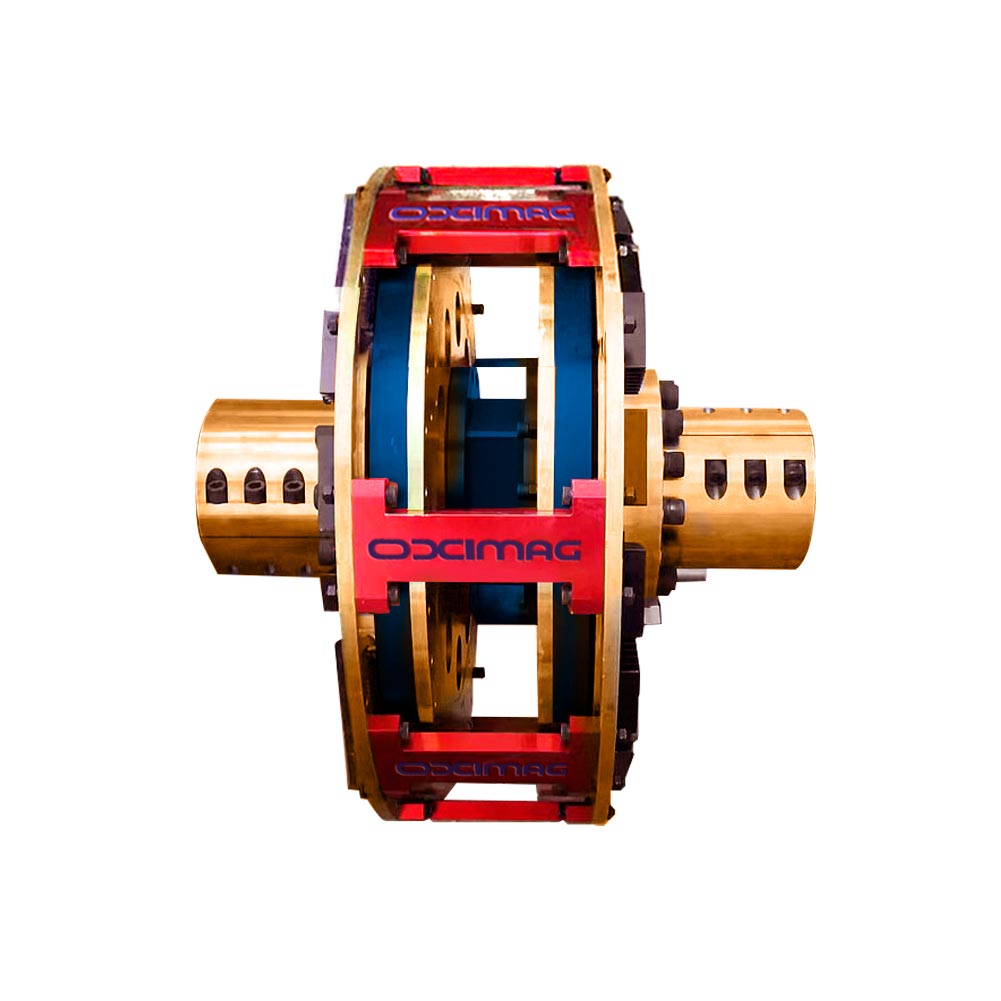

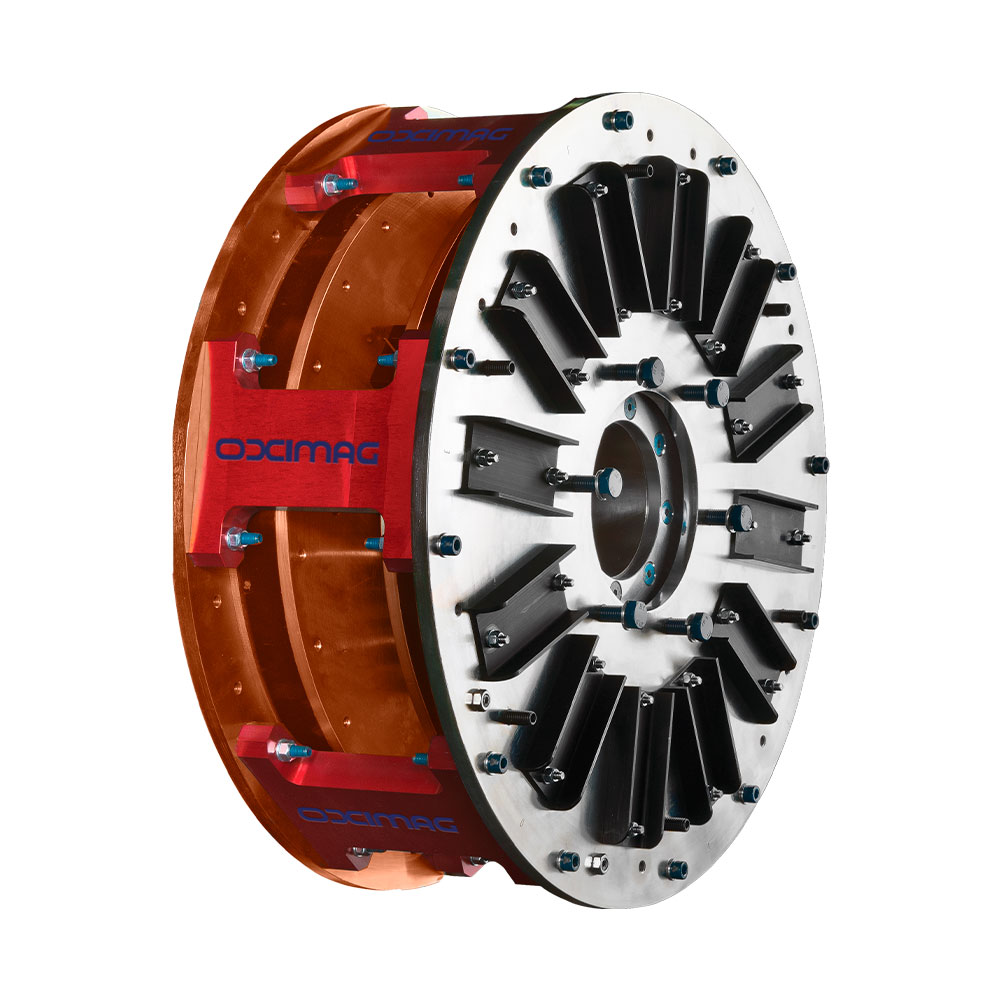

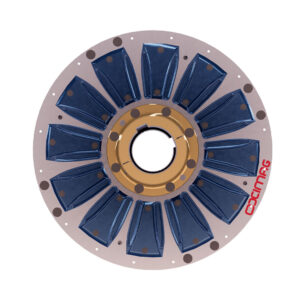

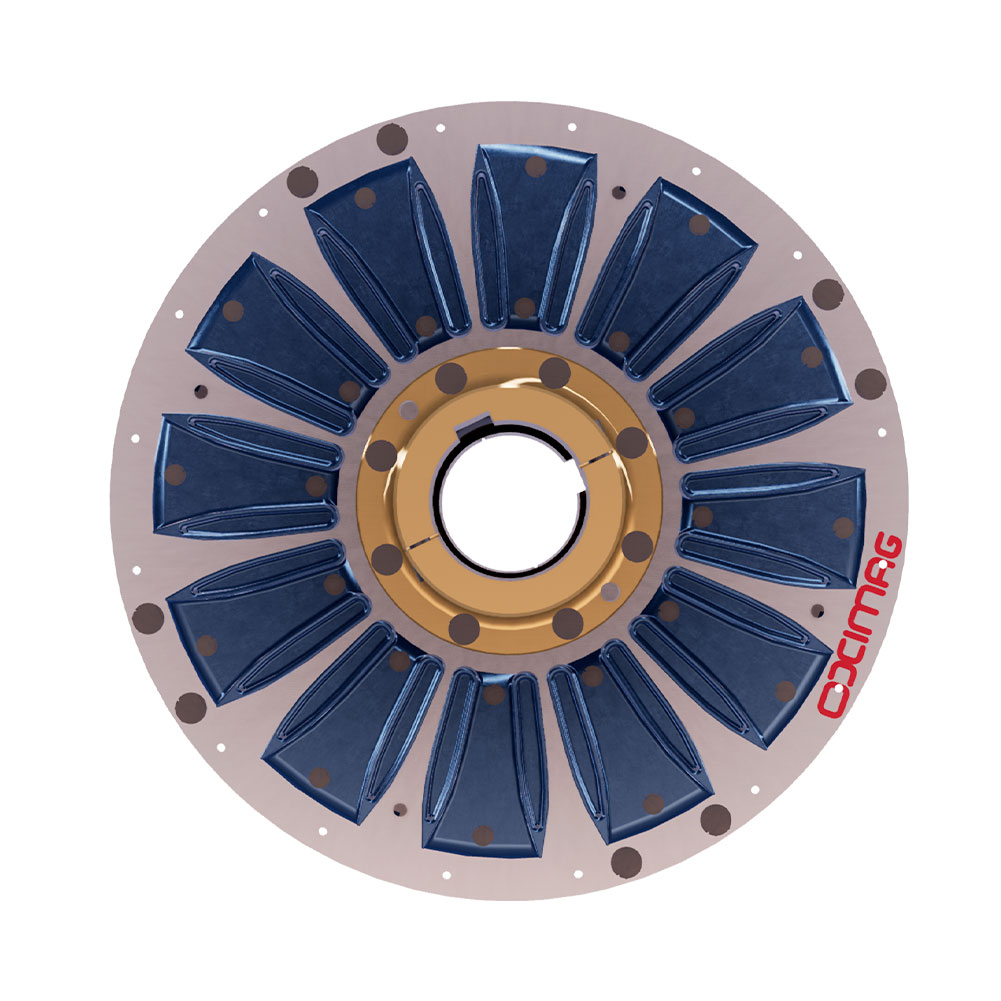

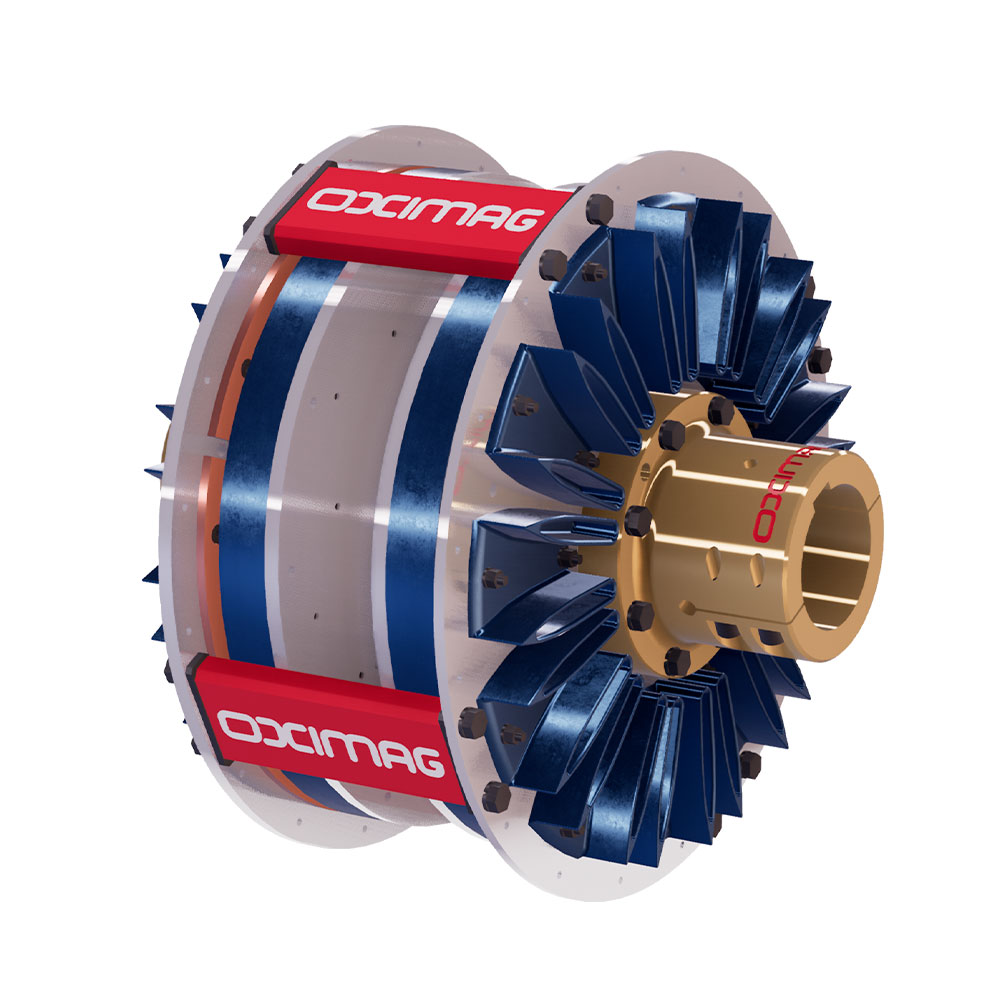

O Acoplamento Magnético Limitador OXIMAG é ideal para proteger sistemas mecânicos contra sobrecargas, limitando o torque transmitido e evitando danos a equipamentos industriais.
Fale agora com um especialista e descubra como as nossas soluções magnéticas podem proteger seu processo produtivo, reduzir falhas e elevar seus padrões de qualidade.
O Acoplamento Magnético Limitador é um dispositivo que transmite torque por meio de campo magnético, com a função de limitar automaticamente a força transmitida quando há sobrecarga.
Quando o torque excede o limite definido, ocorre o desacoplamento magnético, protegendo o sistema contra danos.
É indicado para:
O funcionamento do Acoplamento Magnético Limitador ocorre por meio da transmissão controlada de torque.
O processo ocorre da seguinte forma:
Esse mecanismo evita falhas e aumenta a segurança.
O Acoplamento Magnético Limitador OXIMAG é integrado diretamente ao sistema mecânico.
Pode ser utilizado em:
Formas de instalação:
O Acoplamento Magnético Limitador é indicado para aplicações que exigem proteção mecânica.
Principais aplicações:
É especialmente indicado para:
A utilização do Acoplamento Magnético Limitador OXIMAG oferece vantagens importantes.
Principais benefícios:
Proteção contra sobrecarga
Evita danos ao sistema.
Limitação de torque
Controle preciso da força transmitida.
Redução de falhas
Aumenta a confiabilidade operacional.
Maior vida útil dos equipamentos
Menor desgaste mecânico.
Baixa manutenção
Reduz custos operacionais.
Segurança operacional
Protege operadores e equipamentos.
| Dimensões | Conforme tabela |
| Estrutura | *** |
| Tipo de Fixação | *** |
| Flange de Conexão Entrada e Saída | *** |
| Tipo de ímã | Neodímio |
| Força Magnética | *** |
| Acionamento | *** |
| Camada Máxima de Operação | *** |
| Capacidade | *** |
| Ciclo de Limpeza | *** |
| Distância Máxima de Operação | *** |
| Pressão Máxima de Trabalho | *** |
| Sistema de Limpeza | *** |
| Regime de Trabalho | *** |
| Sistema Magnético | Magnético |
| Tensão | *** |
| Temperatura de trabalho | de -40 °C a +65 °C (ou superior, sob consulta) |
| Acabamento | *** |
| Tipo de Solda | *** |
| Ø | Largura | Peso | DBSE | Limite de Desalinhamento Angular |
Limite de Desalinhamento Radial |
Torque de Pico | Rotação Máxima |
||
| Modelo | mm | mm | Kg | mín (mm) | máx (mm) | graus° | mm | N.m | rpm |
| OXI-ACL 0100 | 418 | 239 | 86,6 | 8 | 278 | 0,99 | 5 | 736 | 3600 |
| OXI-ACL 0150 | 418 | 239 | 92 | 8 | 278 | 0,99 | 5 | 1236 | 3600 |
| OXI-ACL 0200 | 418 | 239 | 94,8 | 8 | 278 | 0,99 | 5 | 1484 | 3600 |
| OXI-ACL 0250 | 418 | 239 | 112,5 | 8 | 268 | 0,87 | 5 | 2072 | 3600 |
| OXI-ACL 0300 | 472 | 239 | 120,3 | 8 | 268 | 0,87 | 5 | 2377 | 3600 |
| OXI-ACL 0350 | 472 | 239 | 190,5 | 8 | 273 | 0,76 | 3 | 2829 | 3600 |
| OXI-ACL 0400 | 654 | 244 | 193,2 | 8 | 273 | 0,76 | 3 | 3179 | 3600 |
| OXI-ACL 0450 | 654 | 244 | 215 | 8 | 273 | 0,70 | 3 | 3563 | 3600 |
| OXI-ACL 0500 | 615 | 244 | 217,8 | 8 | 273 | 0,70 | 3 | 3970 | 3600 |
| OXI-ACL 0600 | 615 | 244 | 220,5 | 8 | 273 | 0,70 | 3 | 4366 | 3600 |
| OXI-ACL 0700 | 708 | 278 | 334,8 | 8 | 324 | 0,58 | 6 | 7631 | 1800 |
| OXI-ACL 1000 | 708 | 278 | 346,6 | 8 | 324 | 0,58 | 6 | 9823 | 1800 |
Este produto é um acoplamento magnético que limita o torque para proteger sistemas contra sobrecarga.
A função é controlar o torque e evitar danos mecânicos em caso de excesso de carga.
Pode ser utilizado em motores, transportadores, máquinas industriais e sistemas rotativos.
Sim. O acoplamento pode ser desenvolvido conforme torque, rotação e aplicação.
Devem ser considerados:
Para mais informações técnicas ou para solicitar um orçamento, entre em contato com a equipe da OXIMAG. Nossos especialistas podem indicar a solução mais adequada para cada aplicação.
