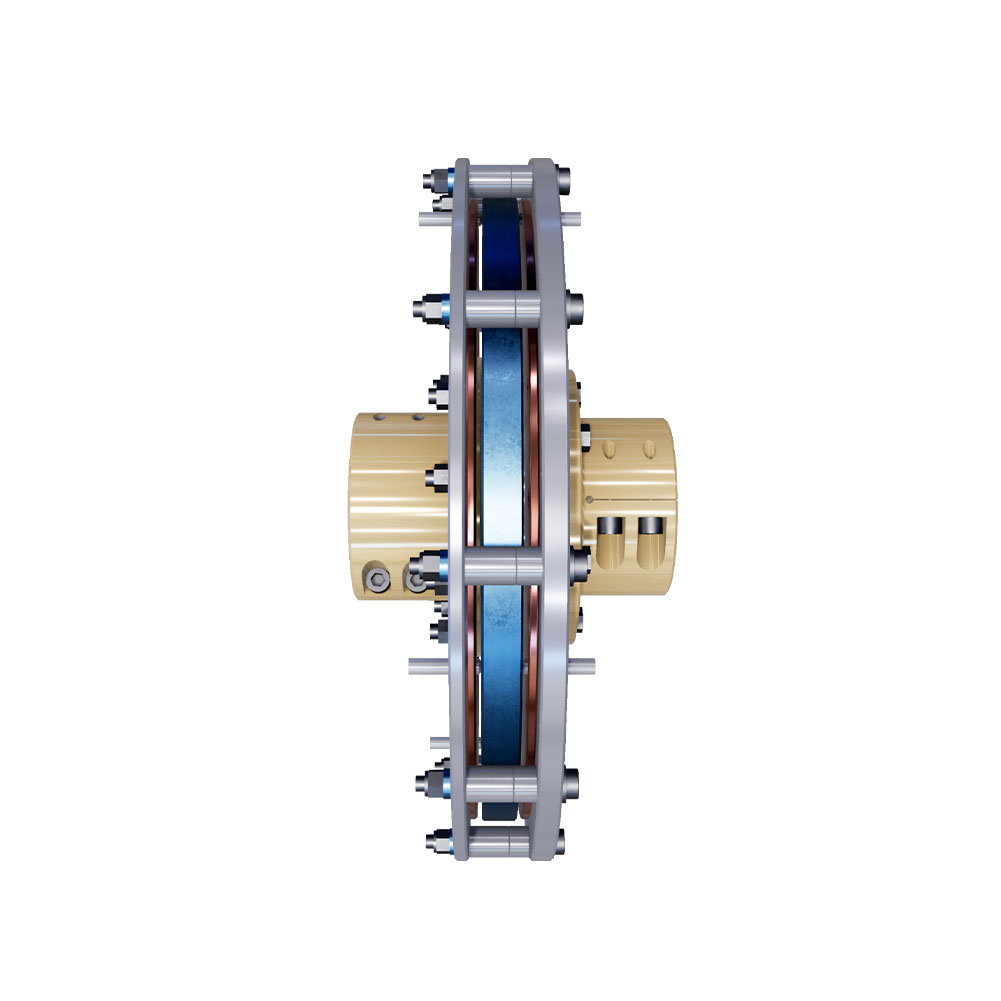

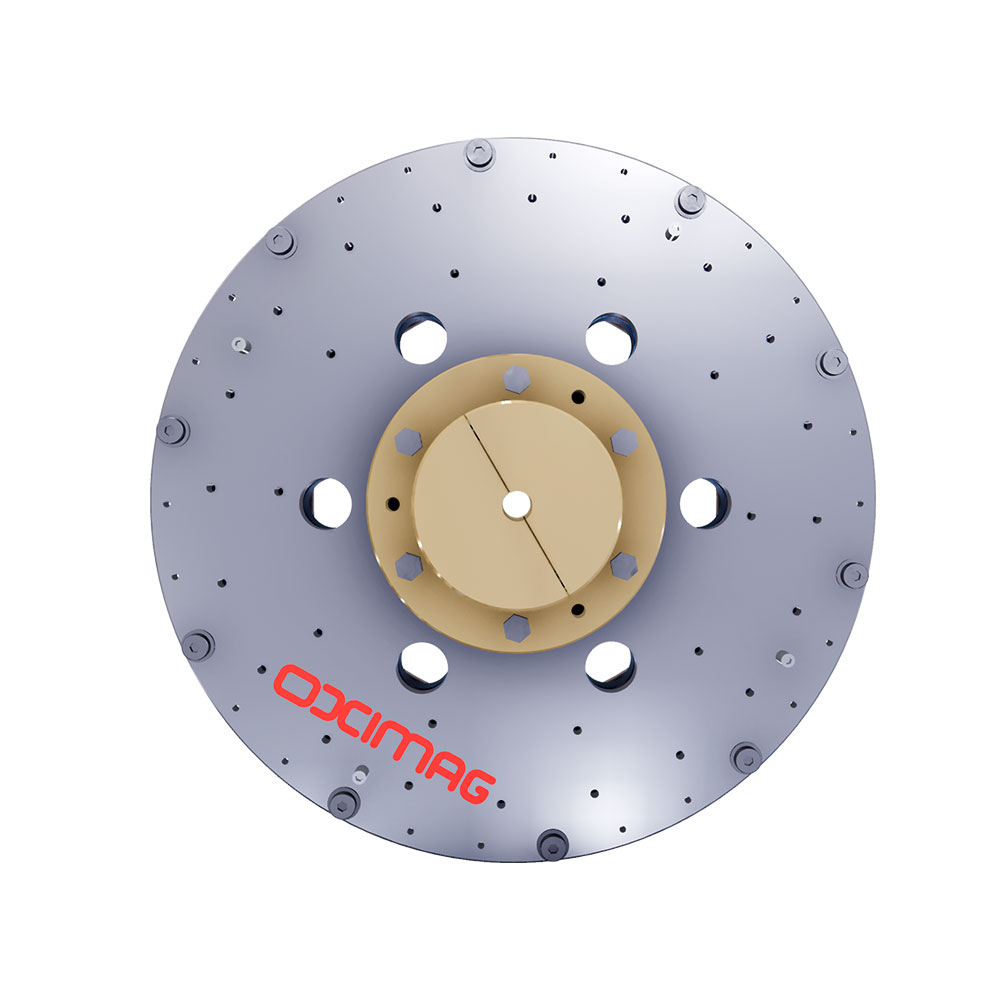

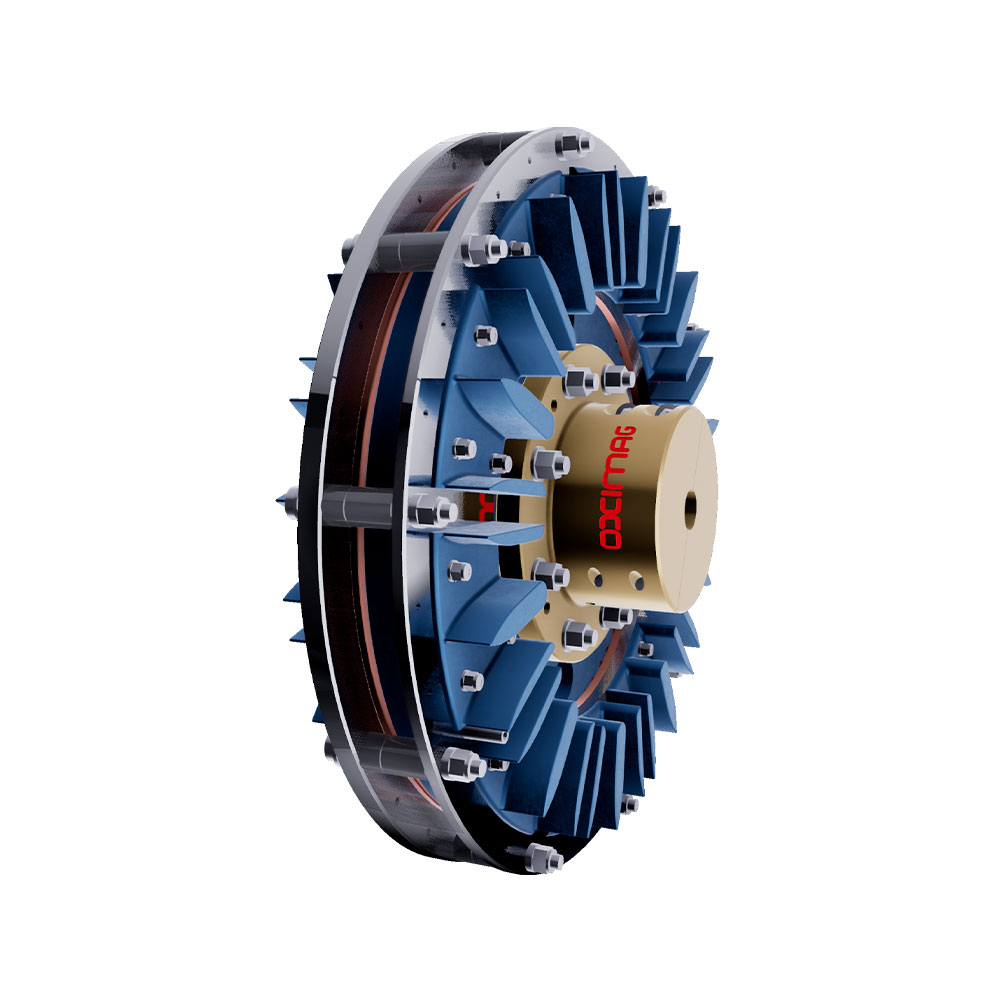

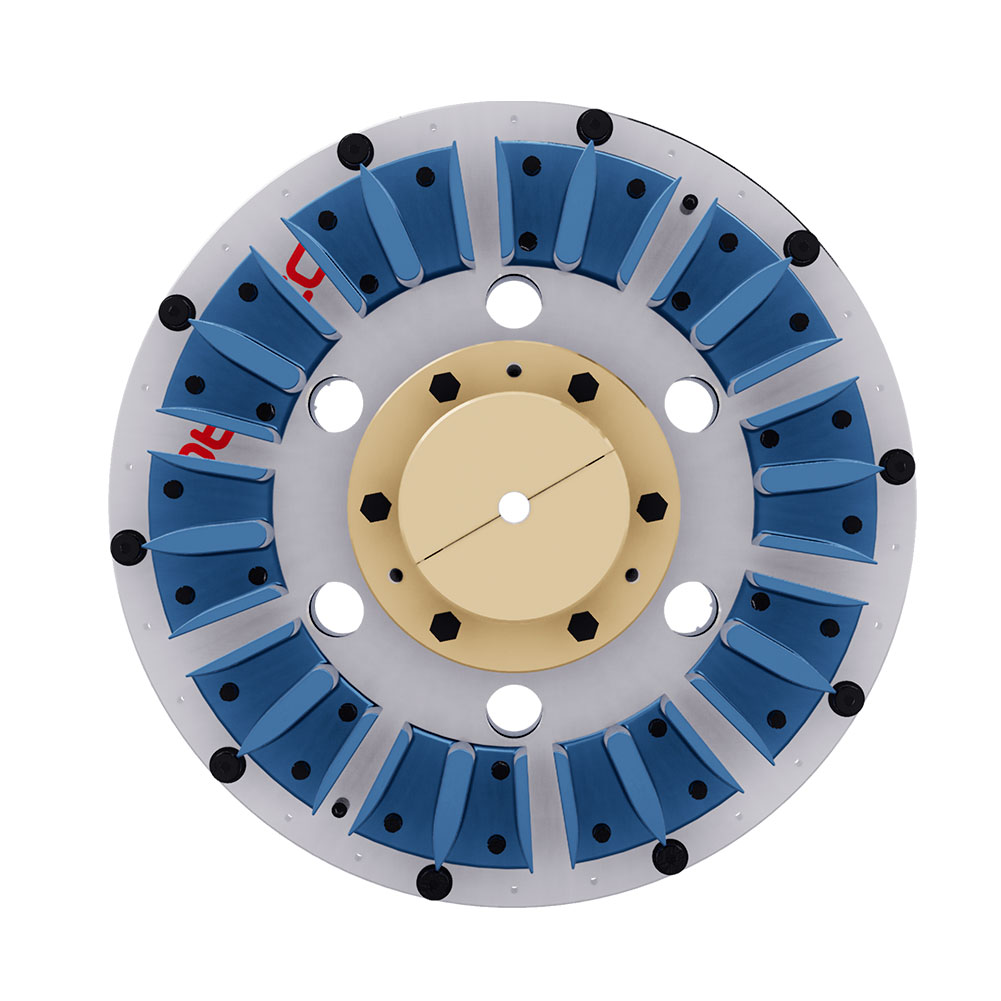

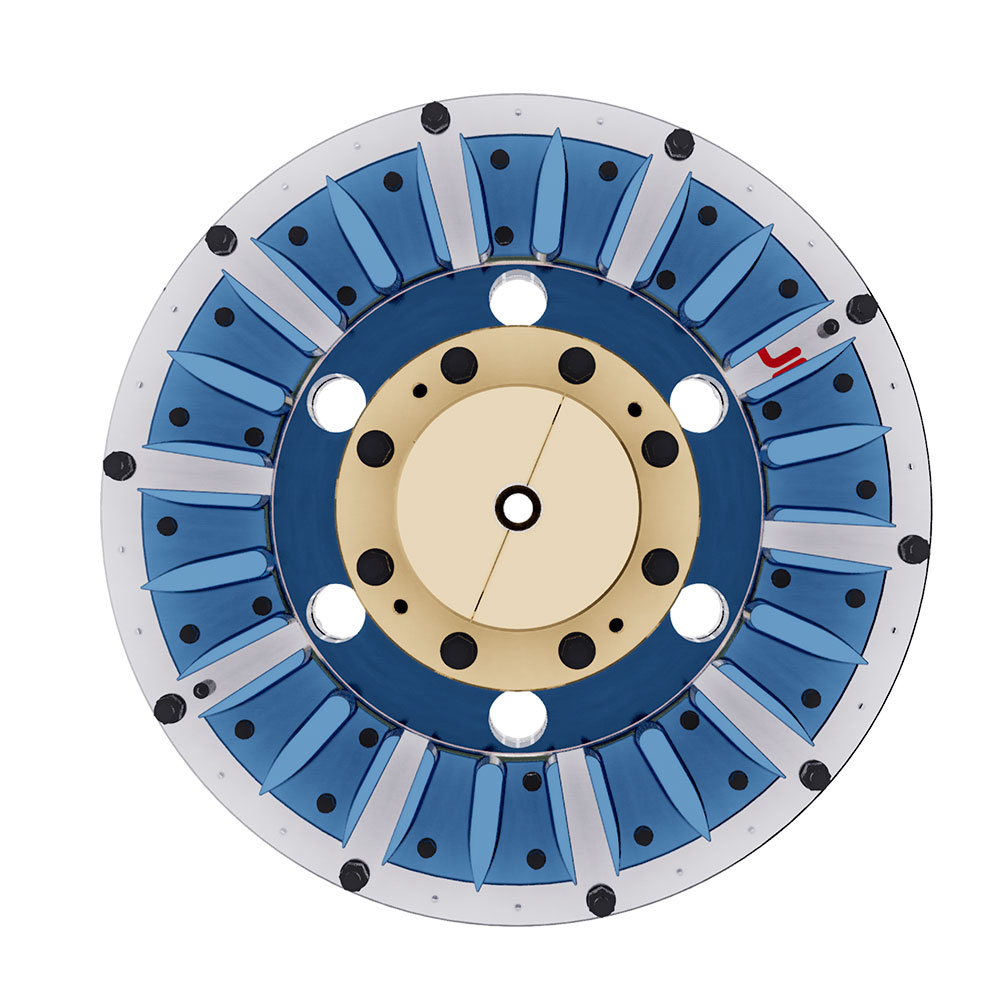

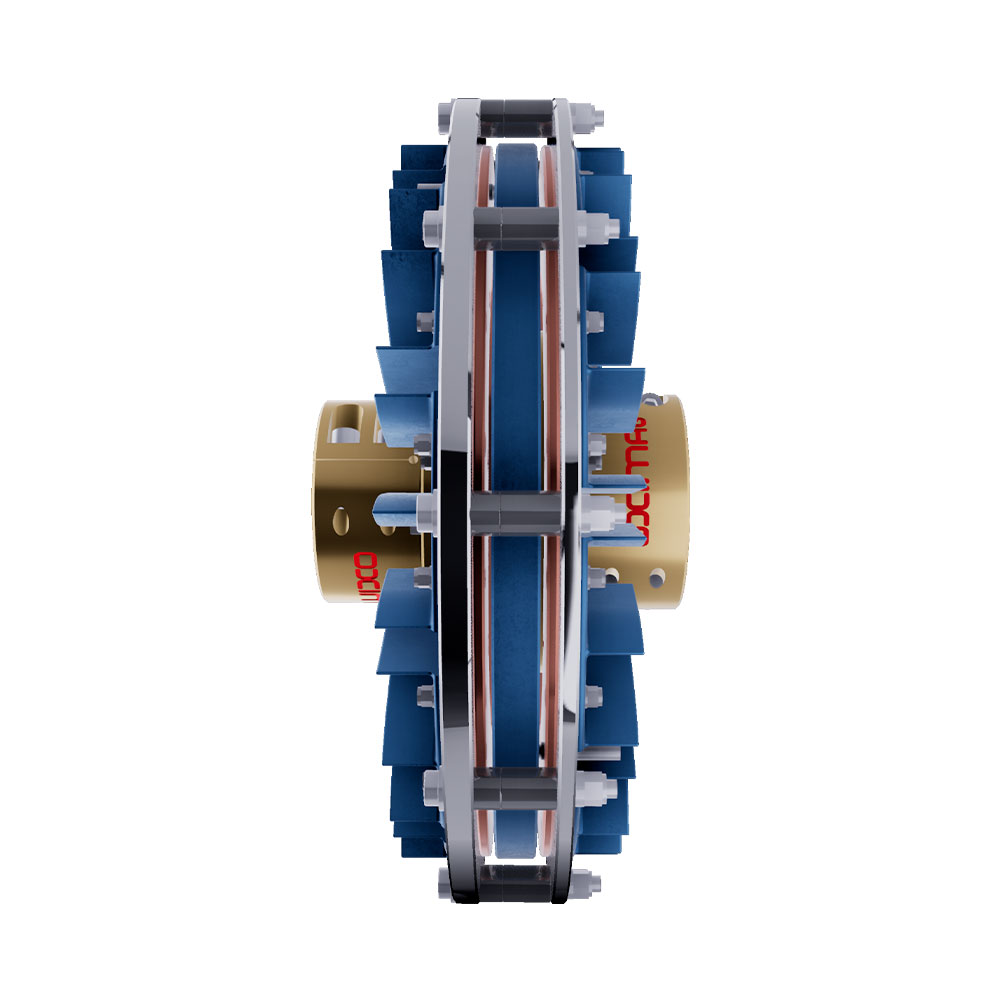

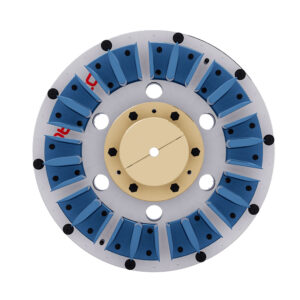

Acoplamento Magnético Fixo

O Acoplamento Magnético Fixo OXIMAG é ideal para aplicações que exigem transmissão de torque sem contato mecânico, com configuração fixa que garante alinhamento, estabilidade e alta confiabilidade operacional.

Fale agora com um especialista e descubra como as nossas soluções magnéticas podem proteger seu processo produtivo, reduzir falhas e elevar seus padrões de qualidade.

Faça o Download da Ficha Técnica do Produto

Soluções Magnéticas

Faça o Download do Catálogo Completo

Clique Aqui

Acoplamento Magnético Fixo

O que é - Acoplamento Magnético Fixo

O Acoplamento Magnético Fixo é um dispositivo que transmite torque entre dois eixos por meio de um campo magnético, sem contato físico direto, com geometria e posicionamento fixos.

Diferente de soluções ajustáveis, esse modelo é projetado para aplicações onde o alinhamento entre os eixos é permanente, garantindo maior estabilidade durante a operação.

É indicado para:

Transmissão de torque sem contato
Sistemas com alinhamento fixo
Equipamentos industriais contínuos
Aplicações que exigem confiabilidade

Como Funciona – Acoplamento Magnético Fixo

O funcionamento do Acoplamento Magnético Fixo ocorre por meio da interação entre conjuntos magnéticos posicionados de forma permanente.

O processo ocorre da seguinte forma:

Um conjunto magnético é acoplado ao eixo motor.
O outro conjunto é fixado ao eixo acionado.
O campo magnético transmite o torque entre os conjuntos.
A rotação ocorre de forma sincronizada e contínua.
O alinhamento fixo garante estabilidade durante a operação.

Esse sistema elimina desgaste mecânico e reduz a necessidade de manutenção.

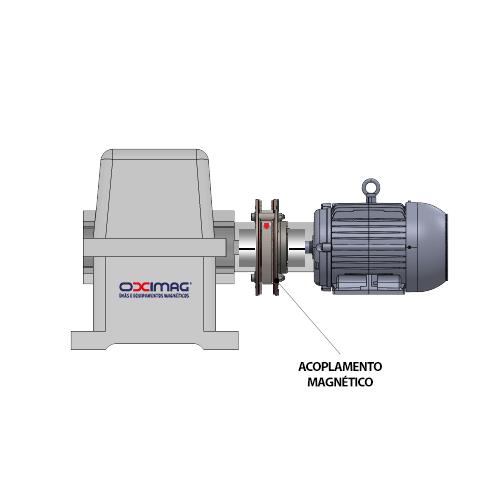

Instalação do Equipamento – Acoplamento Magnético Fixo

O Acoplamento Magnético Fixo OXIMAG é integrado diretamente ao sistema mecânico.

Pode ser utilizado em:

Bombas
Misturadores
Equipamentos industriais
Sistemas contínuos

Formas de instalação:

Fixação direta nos eixos
Integração com sistemas mecânicos
Configuração conforme a aplicação

Aplicações Industriais – Acoplamento Magnético Fixo

O Acoplamento Magnético Fixo é indicado para aplicações industriais que exigem estabilidade.

Principais aplicações:

Indústria química
Farmacêutica
Alimentícia
Processos industriais contínuos
Sistemas fechados

É especialmente indicado para:

Equipamentos com operação constante
Sistemas com alinhamento fixo
Processos com baixa necessidade de ajustes

Benefícios – Acoplamento Magnético Fixo

A utilização do Acoplamento Magnético Fixo OXIMAG oferece vantagens importantes.

Principais benefícios:

Transmissão sem contato
Elimina desgaste mecânico.

Alta estabilidade
Alinhamento fixo garante operação segura.

Baixa manutenção
Reduz custos operacionais.

Alta confiabilidade
Ideal para operações contínuas.

Sem lubrificação
Menor necessidade de manutenção.

Operação silenciosa
Redução de ruídos e vibrações.

Características Técnicas – Acoplamento Magnético Fixo

Dimensões	Conforme tabela
Estrutura	***
Tipo de Fixação	***
Flange de Conexão Entrada e Saída	***
Tipo de ímã	Neodímio
Força Magnética	***
Acionamento	***
Camada Máxima de Operação	***
Capacidade	***
Ciclo de Limpeza	***
Distância Máxima de Operação	***
Pressão Máxima de Trabalho	***
Sistema de Limpeza	***
Regime de Trabalho	***
Sistema Magnético	Magnético
Tensão	***
Temperatura de trabalho	de -40 °C a +65 °C (ou superior, sob consulta)
Acabamento	***
Tipo de Solda	***

Dimensões do Produto – Acoplamento Magnético Fixo

	Ø	Largura	Peso	DBSE		Limite de Desalinhamento Angular	Limite de Desalinhamento Radial	Torque de Pico	Rotação Máxima
Modelo	mm	mm	Kg	mín (mm)	máx (mm)	graus°	mm	N.m	rpm
OXI-ACF 0003	166	20	6	6	25	5	8	29	3600
OXI-ACF 0005	201	32	9	6	40	5	8	42	3600
OXI-ACF 0007	234	76	15	6	95	1,5	6	77	3600
OXI-ACF 0010	332	85	36	6	120	1,36	6	295	3600
OXI-ACF 0011	335	95	31	6	120	1,5	6	275	3600
OXI-ACF 0012	382	95	46	6	120	1,15	6	467	3600
OXI-ACF 0014	433	135	62	6	145	0,99	6	713	3600
OXI-ACF 0016	483	142	78	6	165	0,87	6	861	3600
OXI-ACF 0018	535	145	102	6	165	0,77	6	1359	1800
OXI-ACF 0020	586	145	115	6	165	0,87	6	1570	1800
OXI-ACF 0022	632	150	139	6	190	0,80	6	1952	1800
OXI-ACF 0025	730	162	316	6	220	0,72	10	4789	1800
OXI-ACF 0029	832	162	364	6	250	0,74	10	6492	1800

Perguntas Frequentes – Acoplamento Magnético Fixo

O que é este produto?

Este produto é um dispositivo que transmite torque entre eixos utilizando campo magnético com configuração fixa.

Qual a função deste produto?

A função é transmitir movimento rotacional com estabilidade, sem contato físico entre os componentes.

Onde este produto pode ser utilizado?

Pode ser utilizado em bombas, misturadores e equipamentos industriais contínuos.

Este produto pode ser fabricado ou configurado sob medida?

Sim. O acoplamento pode ser desenvolvido conforme torque, rotação e aplicação.

Quais fatores devem ser considerados na escolha deste produto?

Devem ser considerados:

Torque necessário
Velocidade de rotação
Tipo de aplicação
Condições do ambiente
Necessidade de alinhamento fixo

Como solicitar mais informações ou um orçamento?

Para mais informações técnicas ou para solicitar um orçamento, entre em contato com a equipe da OXIMAG. Nossos especialistas podem indicar a solução mais adequada para cada aplicação.
